構造メンバーとして要素特性を定義する

1. ツリー表示で、[物理特性]を右クリックし、[新規作成]を選択します。
2. 特性の名前を「ビーム特性」に変更します。
3. [タイプ]ドロップダウン メニューから[ライン要素]を選択します。
4. [ライン要素タイプ]ドロップダウン メニューから[ビーム]を選択します。

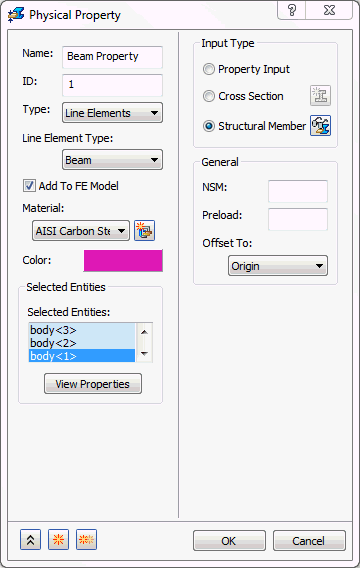

5. [入力タイプ]グループ ボックスで[構造メンバー]ラジオ ボタンを選択します。

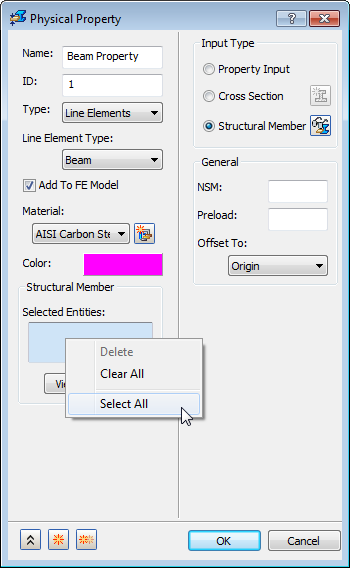

6. [選択した構造メンバー]選択ボックスですべての構造メンバーを選択するには、選択ボックス内を右クリックして[すべて選択]をクリックします。これは長方形選択を使用するか、モデル内の構造メンバーを個別にクリックして実行できます。

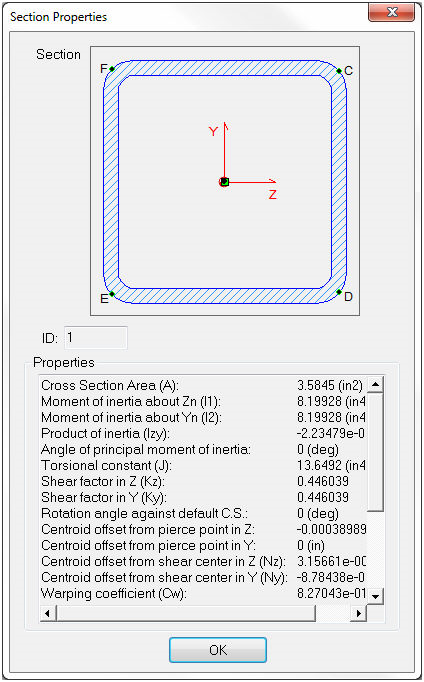

7. 構造メンバーの特性を表示するには、[特性を表示]ボタンをクリックします。
8. [OK]をクリックします。



   これにより、構造メンバーはすべて 1 つの物理特性に統合されているにもかかわらず、モデル内の各構造メンバーに断面特性を持つメッシュを作成できます。

9. [OK]をクリックして、物理特性を作成します。
