拘束を適用する

1. ツリー表示で、[サブケース 1]下の[拘束]を右クリックし、[新規作成]を選択します。

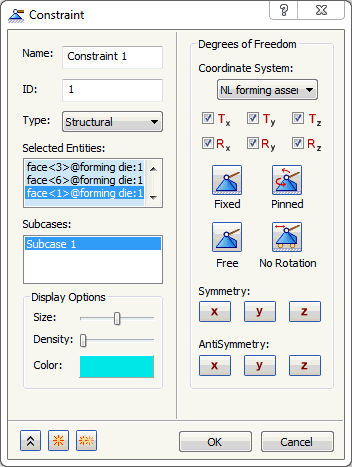

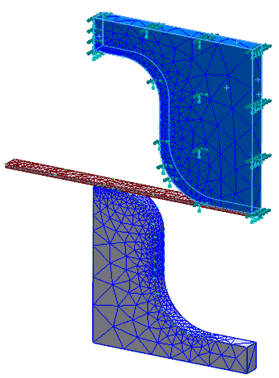

2. 金型の接触面以外のすべての側面を選択し、下図に示すようにスラブの終端面も選択します。[固定]ボタンをクリックします。





3. [サブケース]リストで[サブケース 1]が選択されていることを確認します。
4. [新規作成]ボタンをクリックします。
5. 色を[茶色]に変更します。

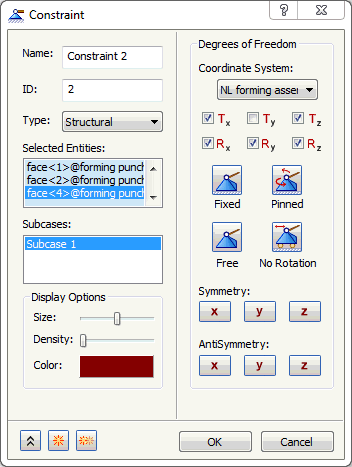

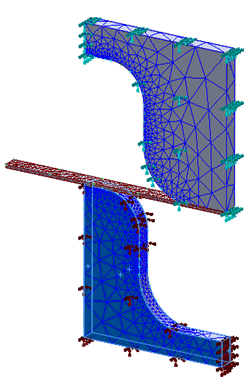

6. パンチ モデルの接触面以外のすべての側面を選択します。下の図に示すように、[固定]ボタンをクリックし、[Ty]の選択を解除します。





7. [新規作成]ボタンをクリックします。
8. 色を[黄色]に変更します。

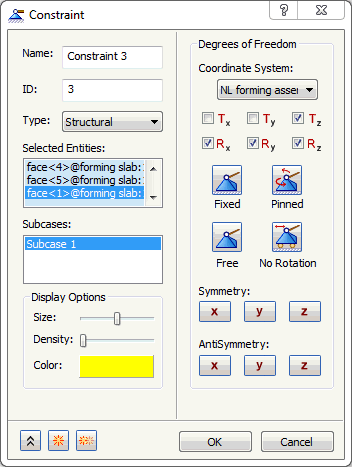

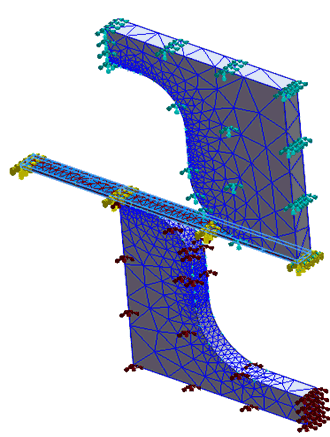

9. スラブ モデルの固定端以外のすべての面を選択します。下の図に示すように、[Tx]および[Ty]のチェックボックスをオフにします。





10. [新規作成]ボタンをクリックします。
11. 色を[赤色]に変更します。

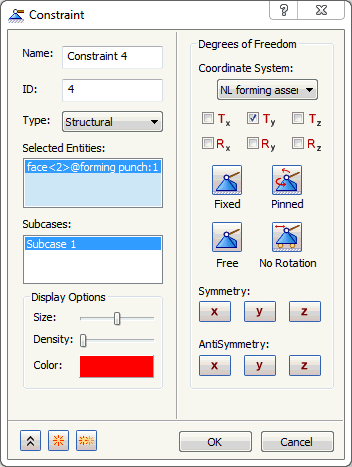

12. パンチ モデルの下面を選択します。下の図に示すように、[自由]ボタンをクリックし、[Ty]を選択します。



13. [OK]をクリックして、強制変位荷重の Y 方向に拘束を作成します。
