動解析設定を定義する

周波数応答解析(モード法)では、動解析設定オプションが若干異なります。この特定の解析では、周波数依存の荷重による構造の最初の曲げモードにのみ関心があります。

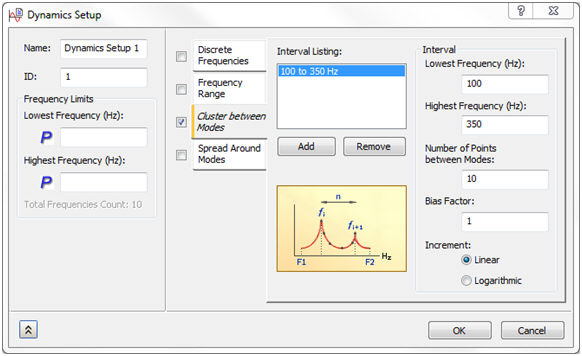

1. ツリー表示で、[動解析設定 1]を右クリックし、[編集]を選択します。



2. [モード間のクラスタ]チェックボックスをクリックし、[増分]下で[1 次]を選択します。
3. [下限周波数]に「100.0」を入力し、[上限周波数]に「350.0」を入力します。
4. [モード間の点の数]に「10」を入力します。
5. [バイアス係数]は既定値の「1」に設定する必要があります。



6. [OK]をクリックして、変更を適用します。
