メッシュを定義する

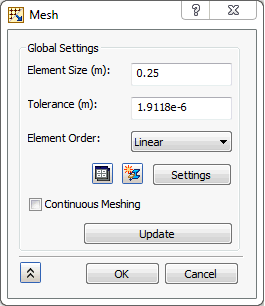

1. [メッシュ モデル]を右クリックし、[編集]を選択します。
2. [要素サイズ]に「0.25」(m)と入力します。
3. [要素次数]を[1 次]に変更します。
4. メッシュがソリッド メッシュであるため、[メッシュの連続性を保持]のチェックボックスをオフにします。





5. 形状にメッシュを作成するには、[更新]ボタンをクリックします。
6. [OK]をクリックします。

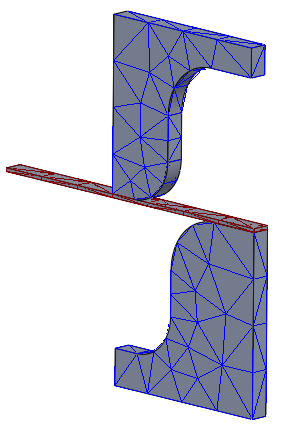

7. メッシュが粗いことに注意してください。したがって、板を使用したパンチと金型の間に適切な接触要素を生成するには、エッジ上にメッシュ コントロールを作成する必要があります。
8. [メッシュ モデル]を右クリックし、[メッシュ コントロールを追加]を選択します。

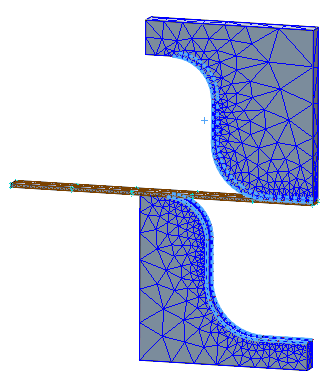

9. 頂点データからフォーカスを移動するには、[選択したエッジ]選択ボックスをクリックし、下の図に示すように両側面上のエッジを選択します。



10. [要素数]に「20」を入力します。
11. [新規作成]ボタンをクリックします。

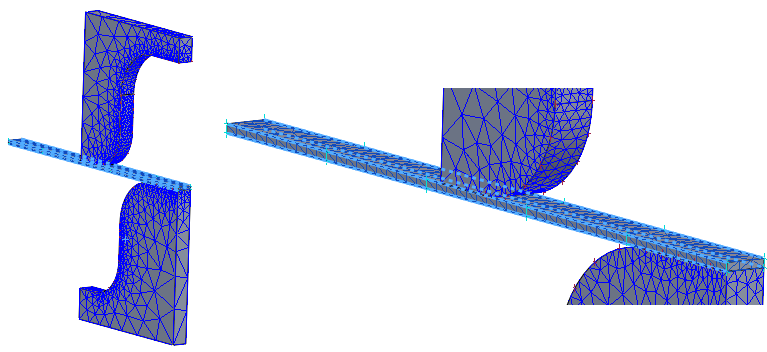

12. 下の図に示すように、板スラブの 4 つの側面エッジを選択します。



13. [要素数]に「50」を入力します。
14. [OK]をクリックします。

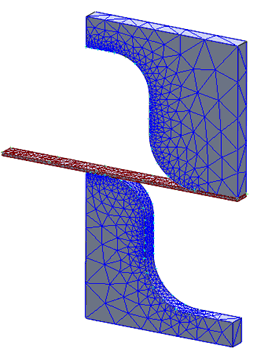

15. [メッシュ モデル]を右クリックし、[すべてのメッシュを更新]を選択します。
