荷重を適用する

1. [荷重]を右クリックし、[新規作成]を選択します。
2. [タイプ]ドロップダウン メニューから[強制運動]を、[強制運動のタイプ]ドロップダウン メニューから[加速度]を選択します。

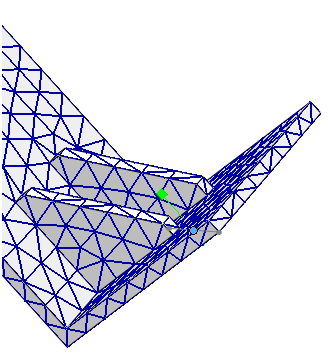

3. 構造の底部にある拘束された点をクリックします。
4. [荷重定義]下の[ay]フィールドに「1.0」と入力します。
5. [周波数テーブルのデータ]セクションの[荷重係数]ドロップダウンの横にある [新規テーブル] ボタンをクリックします。

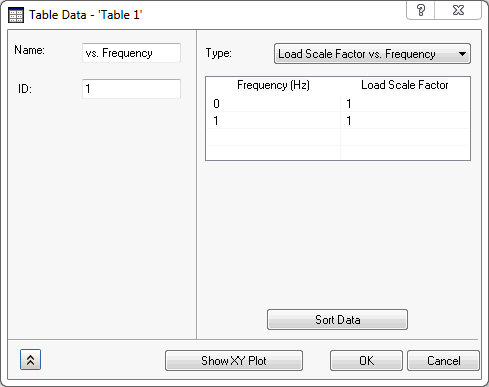

6. 以下に示すように、セル内をダブル クリックしてテーブルを定義します。値が対象の周波数に沿っていることに注意してください。[名前]を「vs. 周波数」に変更します。



7. ドロップダウン メニューから[荷重スケール係数 vs 周波数]を選択します。

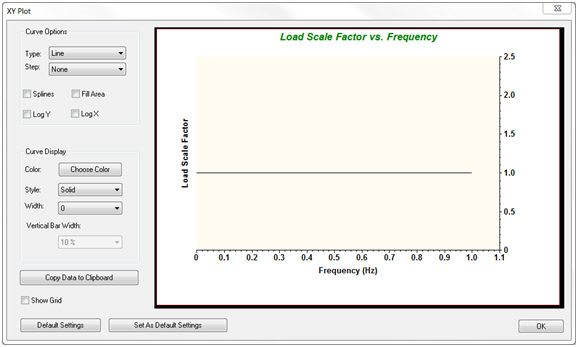

8. プロットを表示するには、[XY プロットを表示]ボタンをクリックします。下の図のように表示されます。







9. [XY プロット]ダイアログ ボックスで[OK]をクリックします。
10. [テーブル データ – ‘テーブル 1’]ダイアログ ボックスで[OK]をクリックします。

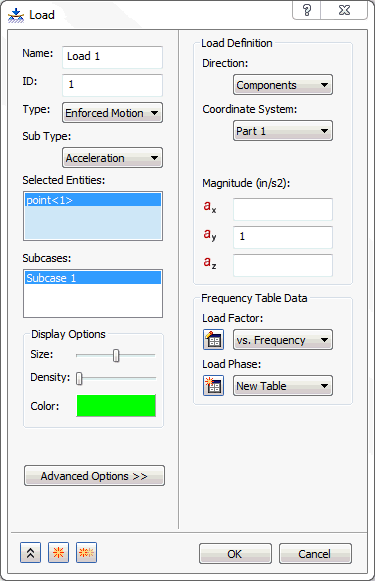

11. [荷重]ダイアログ ボックスで[OK]をクリックします。

強制運動荷重(変位、速度、および加速度)を使用して、強制する方向を拘束する必要があります。これに違和感があるかもしれませんが、強制運動が拘束運動であることに留意してください。
