材料特性を定義する

Autodesk Nastran In-CAD では、材料ライブラリにアクセスできます。

1. [材料]を右クリックし、[新規作成]を選択します。
2. ダイアログ ボックスで、[材料を選択]をクリックします。
3. 下の図に示すように、[16-25-6 ステンレス鋼]をクリックします。



   以下のような警告が表示された場合は、無視してください。



   これは、[許容値]セクションにあるため、[ST]または[SY]と入力すると、破壊理論が[主応力]または[フォン ミーゼス応力]にそれぞれ自動的に移行するためです。

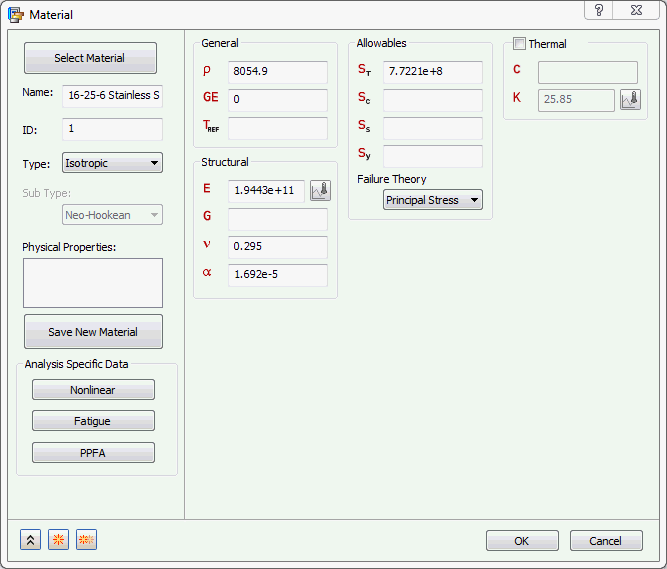

4. 対応する特性が、[材料]ダイアログ ボックスの適切なフィールドにロードされます。



5. [閉じる]ボタンをクリックします。

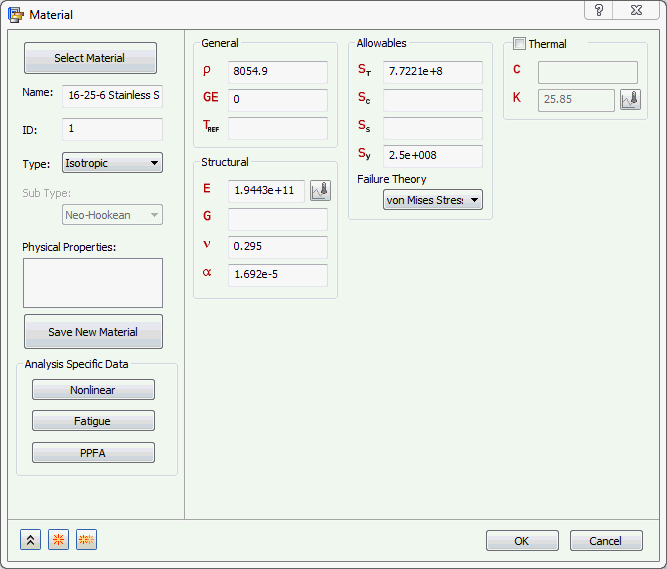

6. [SY]に「2.5e+008」と入力し、[破壊理論]に[フォン ミーゼス応力]を選択します。



7. [OK]をクリックします。
8. [16-25-6-ステンレス鋼]が[材料]リストに追加されます。

注 : 材料ライブラリの機能:

• また、利用可能な材料特性を使用してカスタム材料を作成し、[新しい材料を保存]をクリックして、materialname.xml ファイルとしてカスタム材料ライブラリに保存できます。
• XML ファイル タイプを選択してライブラリの場所を参照することで、後でこのライブラリを必要に応じてロードできます。
• ロードされたライブラリには、保存したすべての材料が表示されます。
