- 結果は自動的にロードされます。
- [サブケース 1]下の[フォン ミーゼス]を右クリックし、[編集]を選択します。

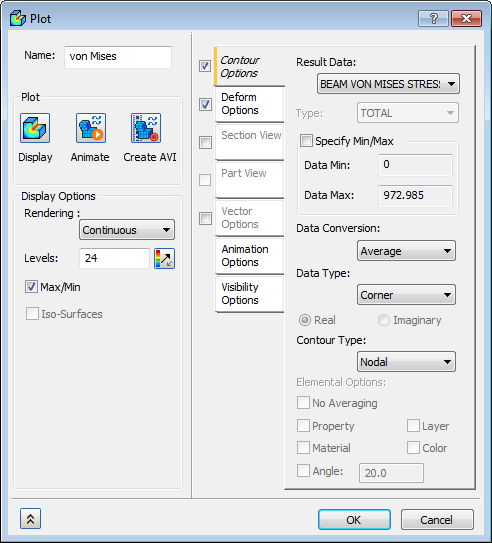

- [コンター オプション]下の[結果データ]に[ビームのフォン ミーゼス]を選択します。
- [変位オプション]および[コンター オプション]が選択されていることを確認します。

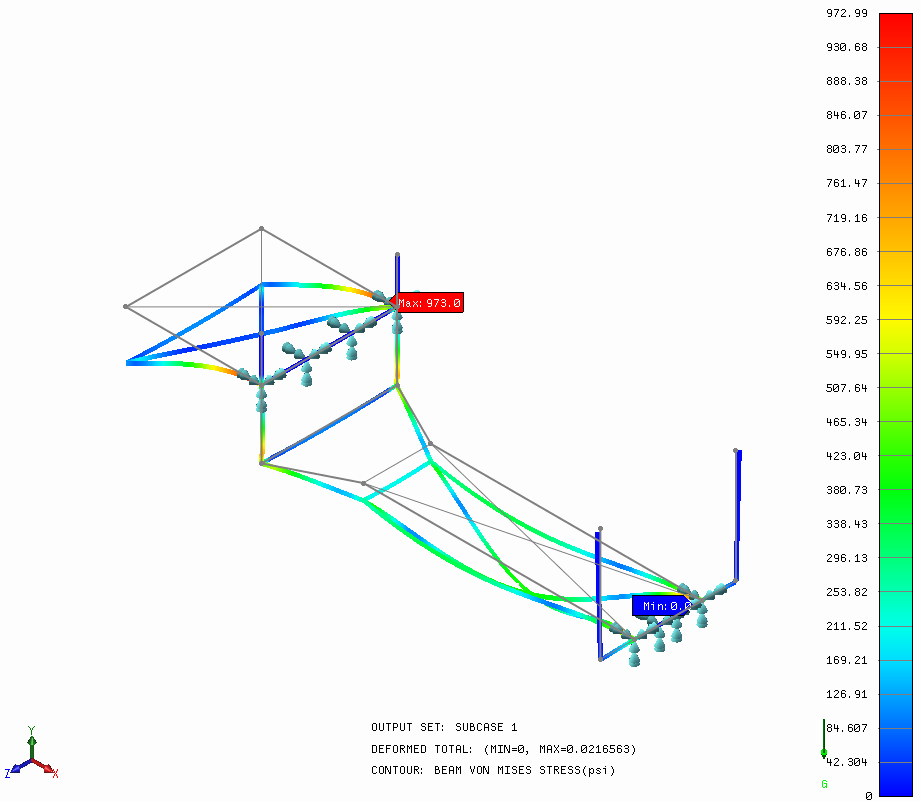

- コンターをプロットするには、[表示]ボタンをクリックします。
これにより、バー要素およびビーム要素を使用したトレーラー フレームの線形静解析が完了しました。
次は説明された主なトピックの概要です。
- バー/ビーム構造の解析を実行する。
- 構造メンバーを使用してライン要素の物理特性を作成する。
- 重力荷重を使用する。
- ビーム ダイアグラムをプロットする。
