- ツリー表示で、[マニホールド解析]を右クリックし、[コピー ]を選択して、メインのツリー ノードに[貼り付け]します。これにより、[マニホールド解析のコピー]という名前の解析のコピーが作成されます。
- これで、[マニホールド解析のコピー]ツリーがアクティブなモードになりました。[サブケース]下で[サブケース 1]を右クリックし、[サブケース 2]に[名前変更]します。[初期温度]荷重は熱応力解析では不要なため、[サブケース 2]から削除します。

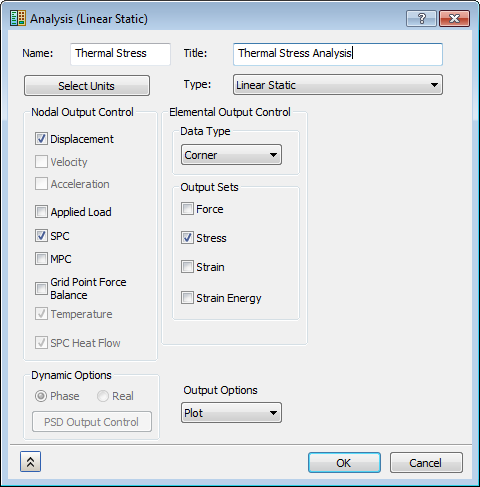

- [マニホールド解析のコピー]を右クリックし、[編集]を選択します。
- [名前]に
「熱応力」
と入力し、
[タイトル]
に「熱応力解析」と入力します。解析[タイプ]をドロップダウン メニューで[線形静解析]に変更します。
- [OK]をクリックします。

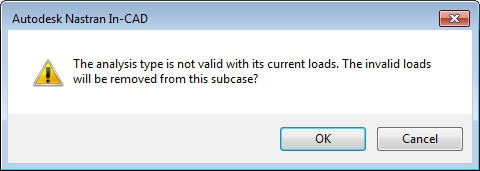

- 熱荷重は線形静解析に関連していないため、解析からすべて削除されます。ただし、[初期温度]は手動で削除する必要があります。
- メッセージ ウィンドウで[OK]をクリックします。
