解析を設定して実行する

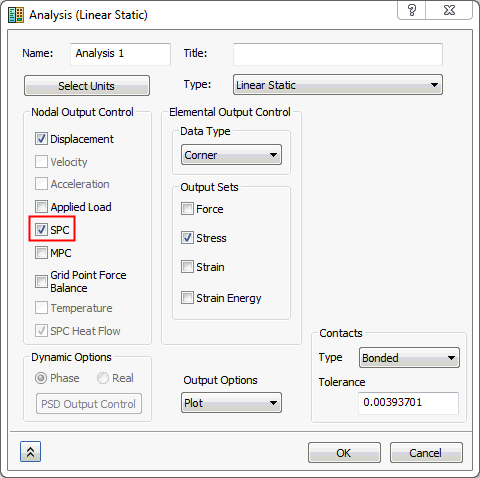

1. ツリー表示で、[解析 1]を右クリックし、[編集]を選択します。
2. [節点の出力コントロール]下の[SPC]チェックボックスがオンであることを確認します。



3. [OK]をクリックします。

   SPC (単点拘束)は、Autodesk Nastran の拘束を示す用語です。Autodesk Nastran In-CAD はすべて形状に基づいているため、拘束が適用されたサーフェス上の節点はすべて、単点拘束であるとみなされます。この手順は、強制変位荷重による反力を取得する上で非常に重要です。

4. 作業内容を保存するには、[保存]をクリックします。

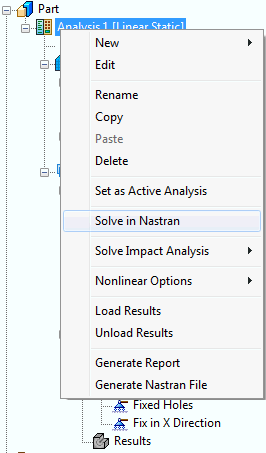

5. [解析 1]を右クリックし、[Nastran で実行]を選択します。
