材料ライブラリからステンレス鋼をロードすることで、新しい材料を作成します。
- [材料]を右クリックし、[新規作成]を選択します。
- ダイアログ ボックスで、[材料を選択]をクリックします。
- [材料データ ベース]ダイアログ ボックスには、使用可能な材料が表示されます。[データベースをロード]をクリックします。
- C:¥Program Files¥Autodesk¥Nastran In-CAD 2016¥Materialsに移動し、NEi_Materials.sldmat ファイルを選択します。

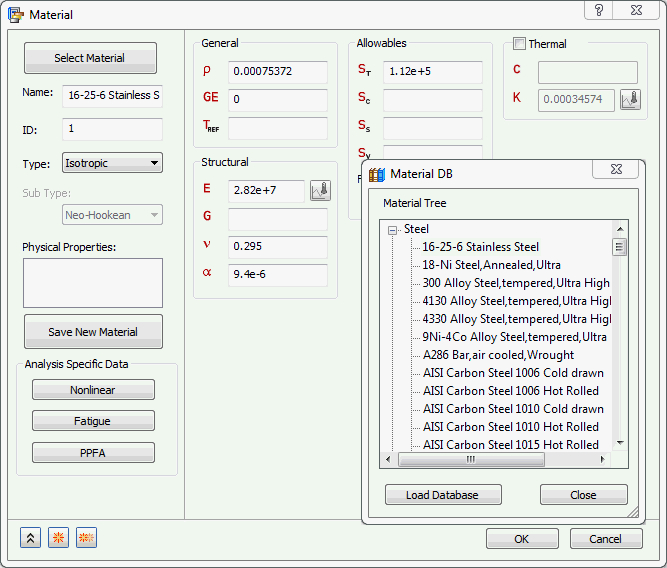

- 材料ツリーには、使用可能な材料が表示されます。[鋼鉄]カテゴリで、[16-25-6 ステンレス鋼]を選択します。
- [閉じる]をクリックします。

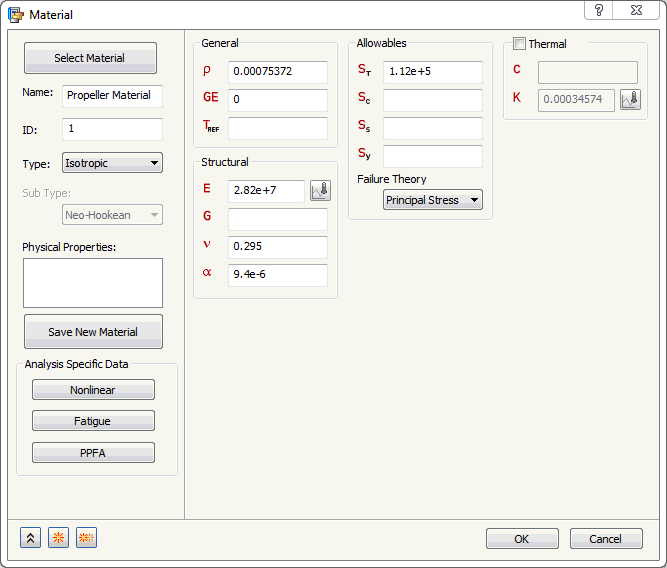

- 材料名を「プロペラ材料」に変更します。
- [OK]をクリックして、材料を作成します。
固有値解析の重要な構成要素は、剛性と質量です。固有値解析でカスタム材料を定義するときには、質量密度が材料情報で必ず定義されるように時間と注意を払ってください。
