解析を設定する

1. ツリー表示で、[解析 1]を右クリックし、[編集]を選択します。
2. [名前]に 「マニホールド解析」 と入力し、[タイトル]に 「NL SS 熱伝導解析」 と入力します。[タイプ]ドロップダウン メニューから[非線形定常熱伝導解析]を選択します。

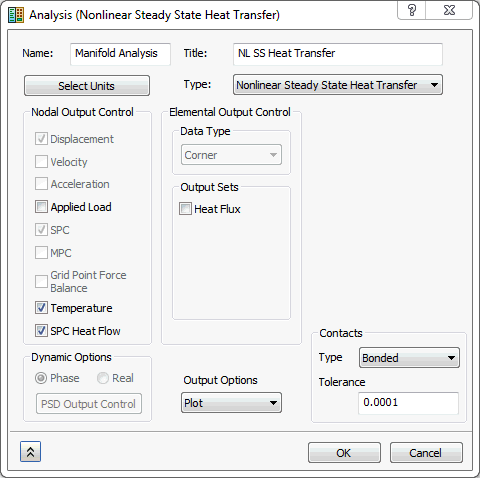

3. ダイアログ ボックスは以下のように表示されます。



4. [OK]をクリックし、解析の設定を終了してツリー表示に戻ります。これでモデルの解析準備ができました。

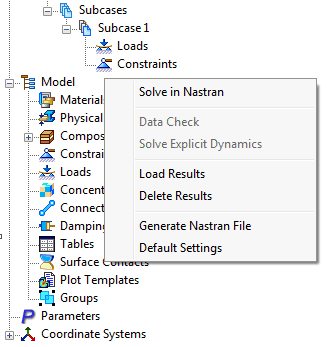

5. ツリー表示の空白スペースを右クリックし、[既定の設定]を選択します。

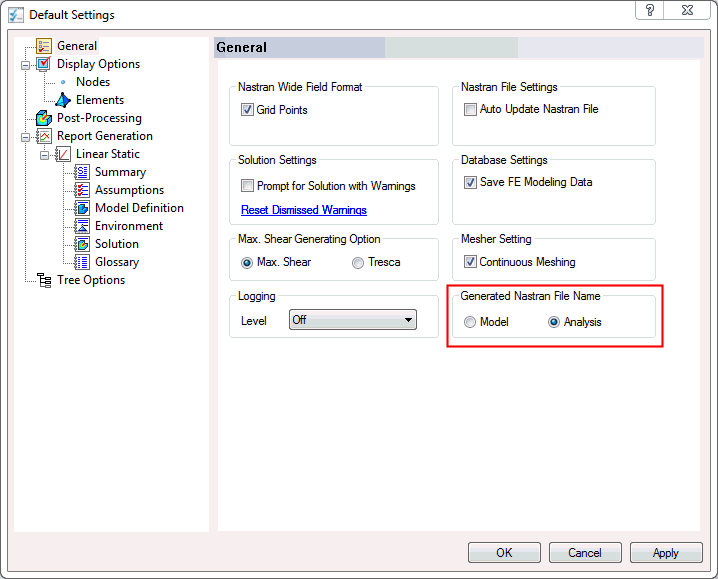

6. [既定の設定]で[一般]を選択し、次に[生成する Nastran ファイル名]セクションで[解析]を選択します。



   [生成する Nastran ファイル名]では、解析名を使用して作成した Nastran および FNO ファイルを設定できます。この場合、解析名で保存された熱解析 FNO ファイルを取得するために、解析として熱応力解析が選択されています。このファイルは、熱応力解析を実行するために出力からのロードとして、線形静解析で使用されます。このチュートリアルが完了したら、[モデル]ラジオ ボタンに必ず切り替えてください。

7. [OK]をクリックします。
