メッシュを定義する

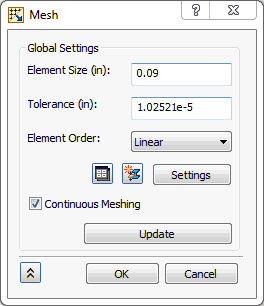

1. [メッシュ モデル]を右クリックし、[編集]を選択します。
2. [グローバル設定]下の[要素サイズ]フィールドに「0.09」と入力します。
3. [要素次数]ドロップダウンから[1 次]を選択します。線形要素は熱解析に適しています。



   熱伝達解析では中間節点が不要なため、線形ソリッド要素を使用しています。

4. [OK]をクリックします。

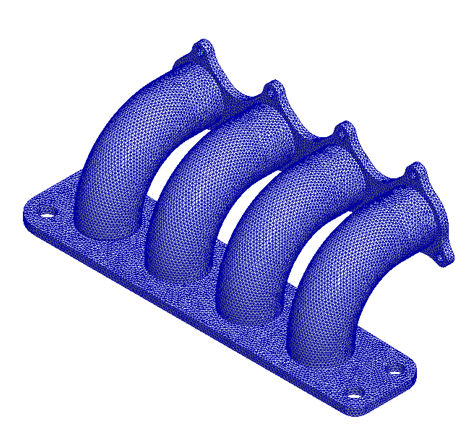

5. メッシュの生成後、モデルは次のように表示されます。
