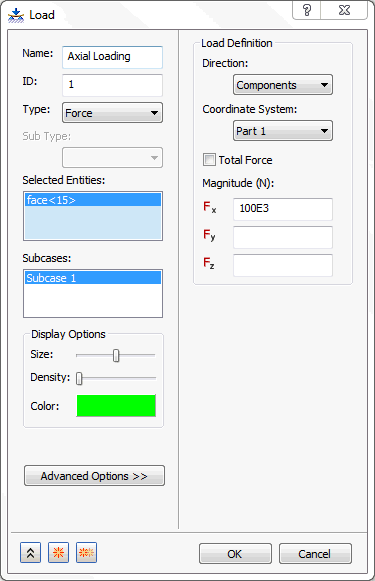

- [サブケース 1]下の[荷重]を右クリックし、[新規作成]を選択します。このサブケースでは、荷重はブラケットの最初のボルト穴に正の X 方向に適用された 100 KN の力です。
- [名前]フィールドに「軸荷重」と入力します。
- 後面から最も遠い最初のボルト穴の内部サーフェスを選択し、[FX]に「100E3」と入力します。
- [サブケース]リスト下で[サブケース 1]が選択されていることを確認します。
- 次に[OK]をクリックします。

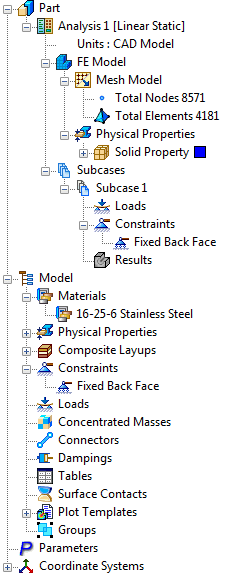

また、ツリー表示内のさまざまなエンティティをドラッグアンドドロップすることができます。たとえば、軸荷重および固定後面拘束を、[サブケース 1]名の上部にドロップできます。

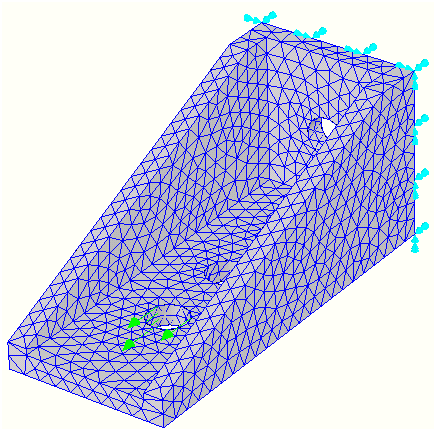

- モデルは以下のように表示されます。

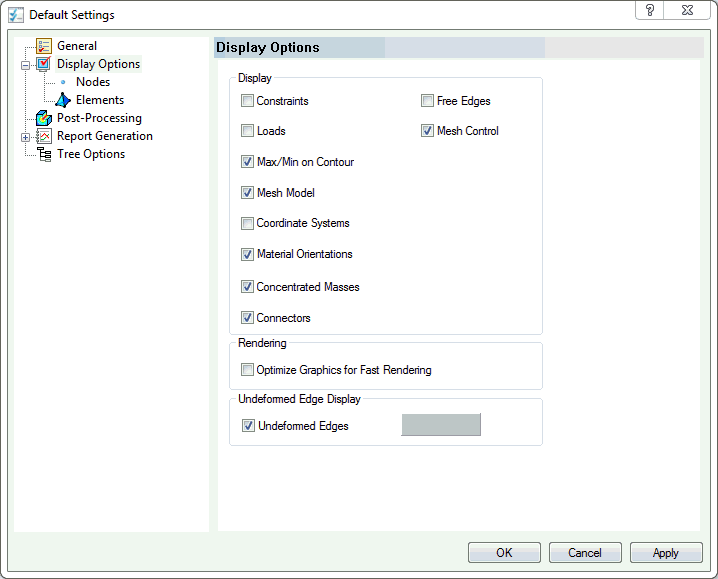

荷重および拘束を非表示にすることができます。CAD インタフェースの上部にある Autodesk Nastran の[メニュー]タブをクリックし、リボンの[システム]パネルにある[既定の設定]を選択します。次に、[表示オプション]をクリックして、[荷重]および[拘束]のチェックボックスをオフにします。または、ツリー表示の[サブケース]セクション内で[荷重]または[拘束]を右クリックし、[すべて非表示]をオンにすることで、これらを非表示にできます。
