結果のポストプロセス

1. 解析の完了後、結果は Autodesk Nastran In-CAD にロードされます。

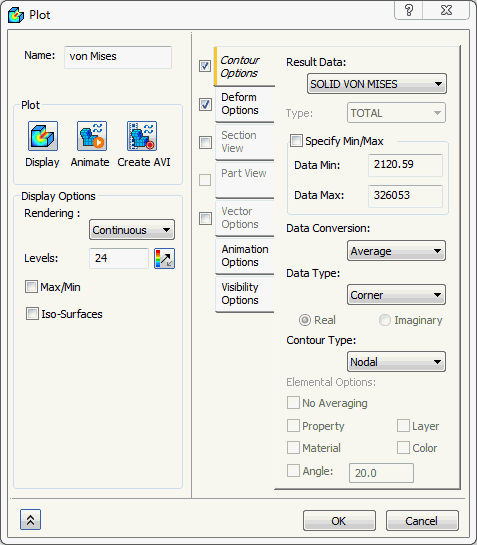

2. ツリー表示の[結果]下で[フォン ミーゼス]を右クリックし、[編集]を選択します。
3. [表示オプション]下の[最大/最小]のチェックボックスをオフにします。[変位オプション]セクションで、実際の変位を表示するために[実寸]を選択します。[コンター オプション]下の[結果データ]を[SOLID VON MISES STRESS]に変更します。[表示オプション]セクションで[すべて非表示]を選択し、[表示]をクリックします。

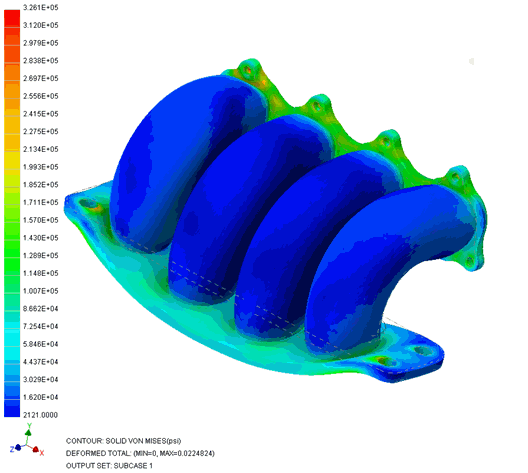

4. 結果は以下のように表示されます。



これで、排気マニホールドの熱伝導解析および熱応力解析を完了しました。

次は説明された主なトピックの概要です。

• 熱伝達および熱流束の熱境界条件を作成する方法。
• 熱応力解析を実行するために、前の解析からの出力を使用して熱荷重を設定する方法。
• 熱応力解析結果をポストプロセスする方法。
