結果をアニメーション表示する

1. ツリー表示で、[結果]を右クリックし、[編集]を選択します。



2. [サブケース]ドロップダウン メニューから[モード 1、周波数=628.57233]を選択します。[コンター]と[変位]のチェックボックスがオンになっていることを確認します。

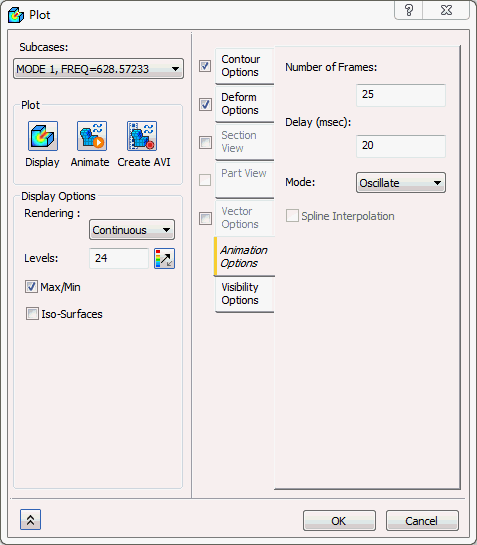

3. [アニメーション オプション]タブをクリックします。

   フレーム数 = 25

   時間遅れ(ミリ秒) = 20

   モード = 調和



4. [OK]をクリックします。

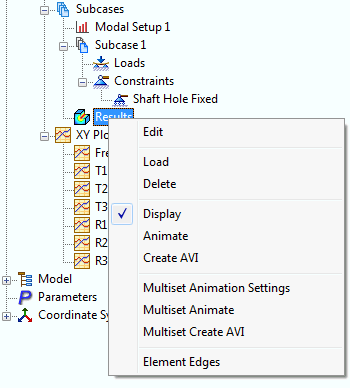

5. [結果]を右クリックし、[アニメーション]を選択します。コンターと変位がアニメーション表示されます。
6. アニメーションを停止するには、[結果]を右クリックし、[アニメーション]を再び選択します。
7. [結果]を右クリックし、[編集]を選択します。
8. [コンター]チェックボックスをオフにします。 これにより、変位コンター プロットが、変位プロットに沿って補間されなくなります。

これでプロペラの固有値解析が完了しました。

次は説明された主なトピックの概要です。

• 単純な固有値解析を設定および実行する方法。
• 周波数または固有値の取得結果を解釈する方法。
• 単純なアニメーションを設定および実行する方法。
