表面接触を作成する

1. ツリー表示で[表面接触]を右クリックし、[新規作成]を選択します。
2. [名前]を「上部接触」に変更します。
3. [マニュアル]ラジオ ボタンを選択します。

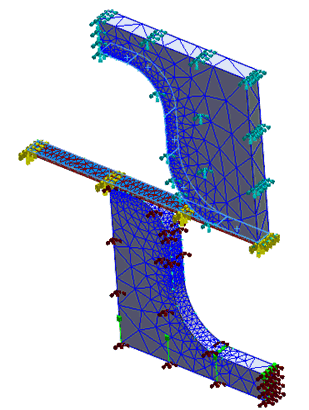

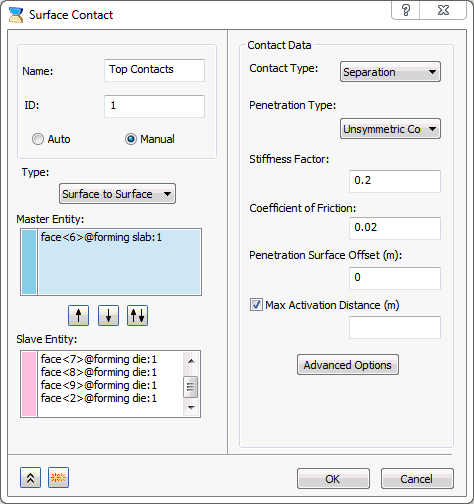

4. [マスター エンティティ]表面として板スラブの上部表面を選択します。
5. スレーブ表面には、下の図に示すように金型の接触面を選択します。



6. [FE モデルに追加]チェックボックスがオンになっていることを確認します。
7. [剛性係数]に「0.2」を入力し、[摩擦係数]に「0.02」を入力します。



8. [重複]ボタンをクリックし、[名前]を「下部接触」に変更します。

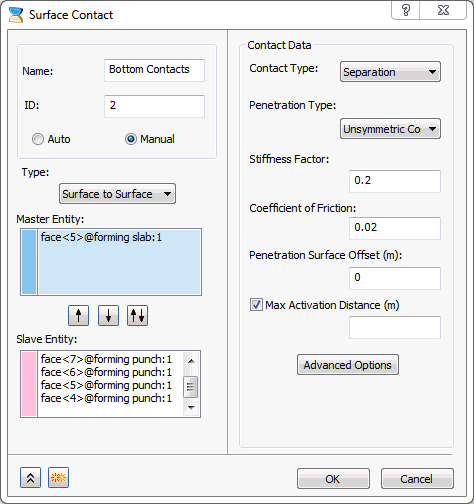

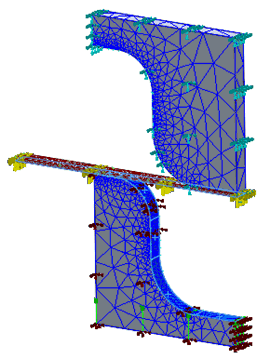

9. すべてのエンティティをクリアにして、下の図に示すように、[マスター エンティティ]に板スラブの下部表面を、[スレーブ エンティティ]にパンチ モデルのすべての接触面を再度選択します。
