材料特性を定義する

Autodesk Nastran In-CAD では、材料ライブラリにアクセスできます。

1. [材料]を右クリックし、[新規作成]を選択します。
2. ダイアログ ボックスで、[材料を選択]をクリックします。
3. [材料データ ベース]ダイアログ ボックスには、使用可能な材料が表示されます。[データベースをロード]をクリックします。
4. C:¥Program Files¥Autodesk¥Nastran In-CAD 2016¥Materialsに移動し、NEi_Materials.sldmat ファイルを選択します。

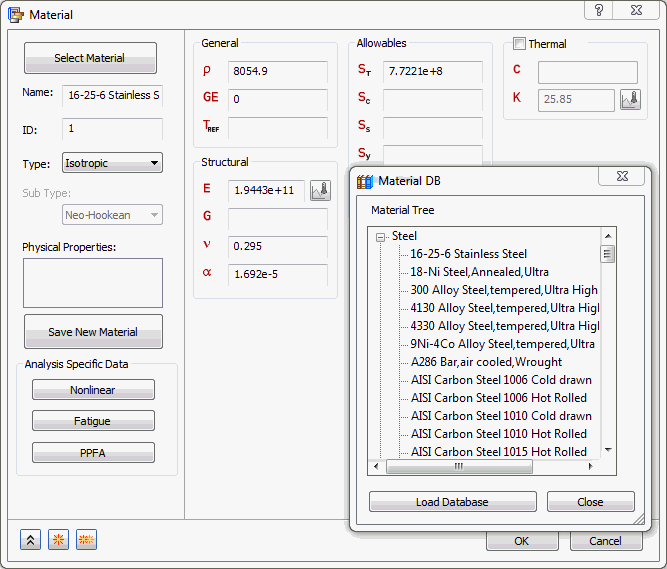

5. 下の図に示すように、[16-25-6 ステンレス鋼]をクリックします。



   以下のような警告が表示された場合は、無視してください。



   これは、[許容値]セクションにあるため、[ST]または[SY]と入力すると、破壊理論が[主応力]または[フォン ミーゼス応力]にそれぞれ自動的に移行するためです。

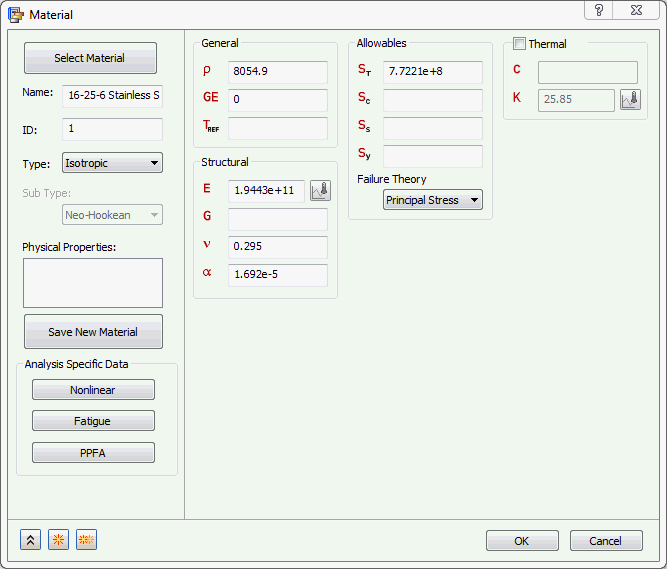

6. 対応する特性が、[材料]ダイアログ ボックスの適切なフィールドにロードされます。



7. [閉じる]ボタンをクリックします。

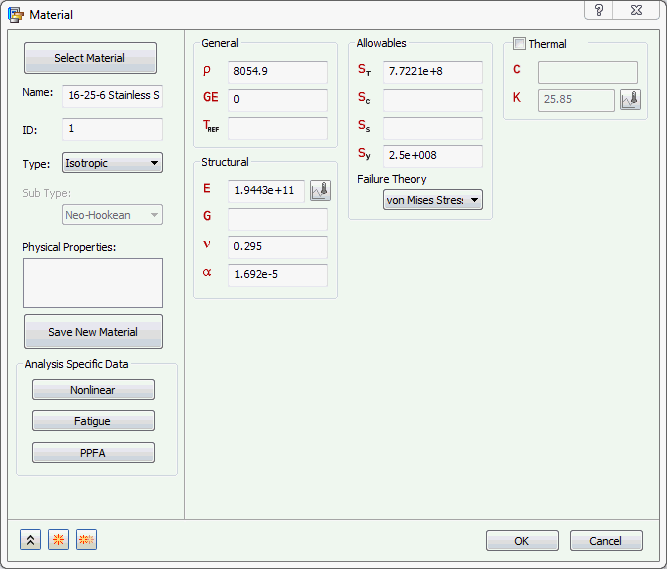

8. [SY]に「2.5e+008」と入力し、[破壊理論]に[フォン ミーゼス応力]を選択します。



9. [OK]をクリックします。
10. [16-25-6-ステンレス鋼]が[材料]リストに追加されます。

注 : 材料ライブラリの機能:

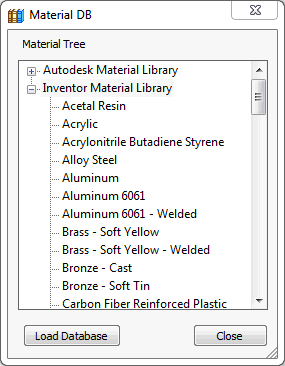

• Autodesk Inventor で[材料を選択]から[材料データをロード]を選択すると、Autodesk Inventor 材料がロードされます。



• Autodesk Nastran In-CAD では、NEi 材料および Inventor 材料などの材料ライブラリにアクセスできます。さらに、[データベースをロード]をクリックして実行できる、SolidWorks の互換性のある材料データベース(SolidWorks materials.sldmat)のインポートをサポートしています。
• また、利用可能な材料特性を使用してカスタム材料を作成し、[新しい材料を保存]をクリックして、materialname.xml ファイルとしてカスタム材料ライブラリに保存できます。
• XML ファイル タイプを選択してライブラリの場所を参照することで、後でこのライブラリを必要に応じてロードできます。
• ロードされたライブラリには、保存したすべての材料が表示されます。
