材料特性を定義する

1. [材料]を右クリックし、[新規作成]を選択します。
2. [名前]を「4130 合金鋼鉄」に変更します。
3. [熱]が選択されていることを確認し、[C]([比熱])に「40.53」、[K]([熱伝導率])に「0.00055555」と入力します。
4. 次に、[一般]下にある ([参照温度])に「150」と入力します。
5. [構造]下にある ([熱膨張係数])に「7.5e-006」(1/華氏単位)を入力します。

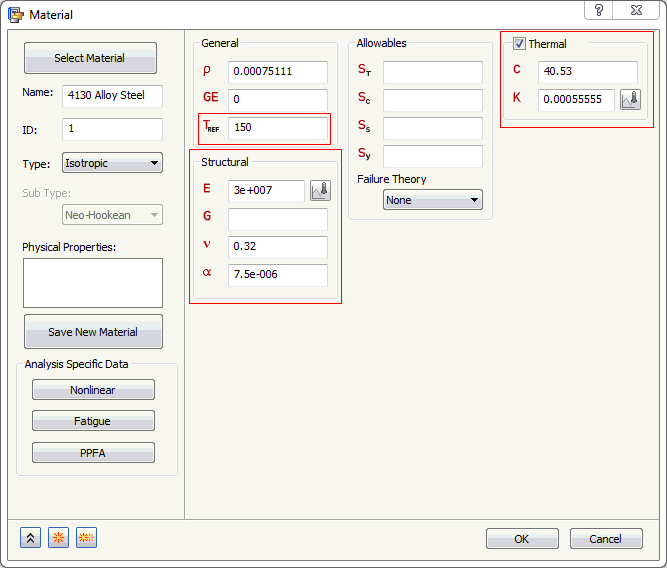

6. また、[構造]下で下の図に示す構造特性を入力します。(これらは線形静熱応力解析で使用されます)。



7. [OK]をクリックします。

熱伝導解析で重要な材料特性(熱伝導率および比熱)は、[熱]セクションで入力できます。質量密度()は、[一般]セクションで入力できます。また、構造特性は入力する必要はありません。
