レポートを生成する

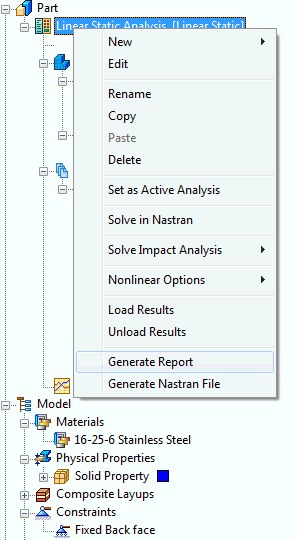

1. ツリー表示で、解析名[線形静解析]を右クリックし、[レポートを生成]を選択します。

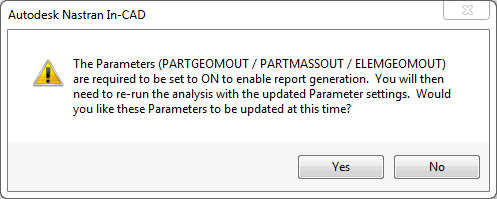

2. ユーザの設定によっては、次のメッセージが表示される場合があります。



3. [はい]をクリックします。
4. モデル ツリー内の[パラメータ]をダブルクリックします。左側ウィンドウの[ジオメトリ プロセッサ パラメータ]の左下隅にある[詳細設定]チェックボックスをオンにし、[PARTGEOMOUT]、[PARTMASSOUT]、および[ELEMGEOMOUT]設定が自動的に[オン]になっていることを確認します。
5. 解析を再実行します。適切な設定を使用することで、レポートを生成できます。解析名[線形静解析]を右クリックし、[Nastran で実行]を選択します。
6. ツリー表示で、解析名[線形静解析]をもう一度右クリックし、[レポートを生成]を選択します。
7. [レポート ウィザード - 表紙]ウィンドウが表示されます。次の情報を編集します。
   • [タイトル]: 線形静解析レポート
   • [作成者]: ユーザの名前
   • [次へ>]をクリックします。

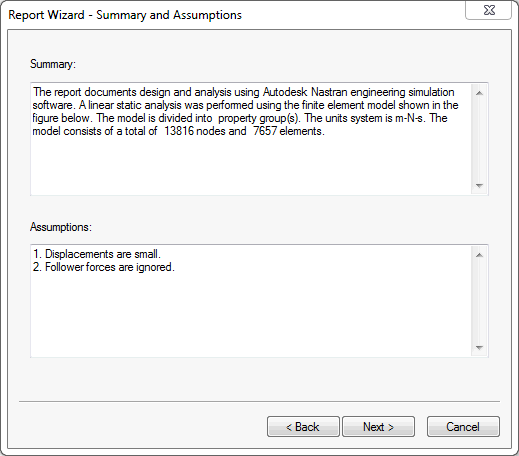

8. [レポート ウィザード - 概要と前提条件]ウィンドウが表示されます。[前提条件]ウィンドウで、「3. 重力の影響は無視できます」を追加します。[次へ>]をクリックします。

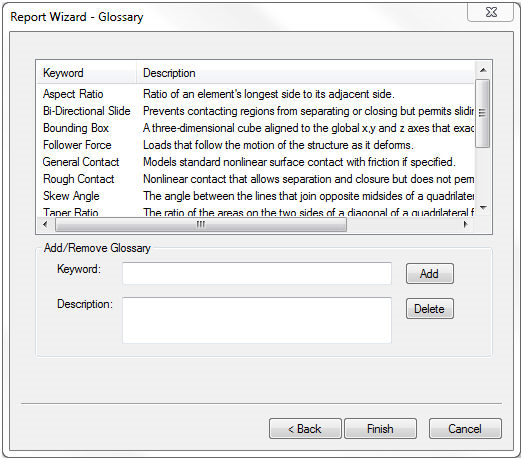

9. [レポート ウィザード]ポップアップ ダイアログ ボックスで、[レポート ウィザード - 用語集]ダイアログ ボックスが表示されるまで、[次へ>]をクリックし、[完了]をクリックしてレポートを生成します。



10. 「解析レポート」としてレポートを保存します。
11. [レポート]ダイアログ ボックス ポップアップの[レポートを表示]ボタンをクリックして、作成した HTML ファイルを開きます。レポート用の図は、テキストとともに自動的に生成されていることが分かります。
