結果のポストプロセス

1. 解析が完了すると、Autodesk Nastran In-CAD では[サブケース 1]下に 4 つの異なるコンター プロットが配置されます。
2. これらのプロットには既定のコンター テンプレート設定があり、ツリー表示の下部にある[プロット テンプレート]下に配置されています。
3. 新しいコンター プロットを作成するために、これらの各テンプレートをドラッグして、サブケースにドロップできます。テンプレートを右クリックして、設定を編集することもできます。

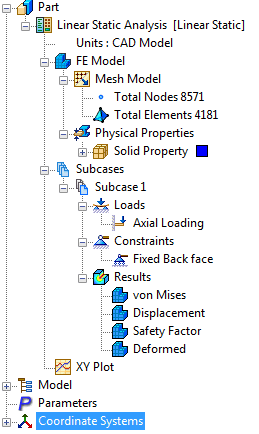

4. 結果のロード後、ツリー表示は次のように表示されます。



   [Autodesk Nastran 出力]ウィンドウは、解析の完了後に閉じることができます。

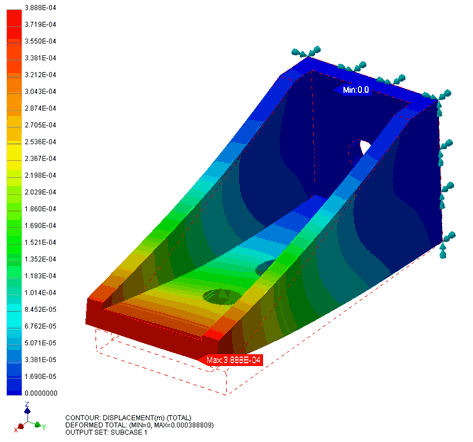

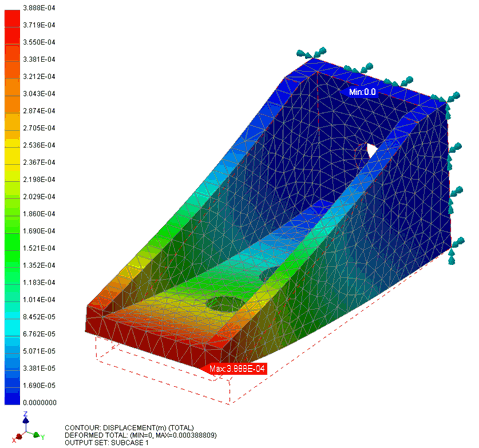

5. [サブケース 1]下の[変位]プロットをダブルクリックします。これは、変位した形状の総変位のコンターを表示します。

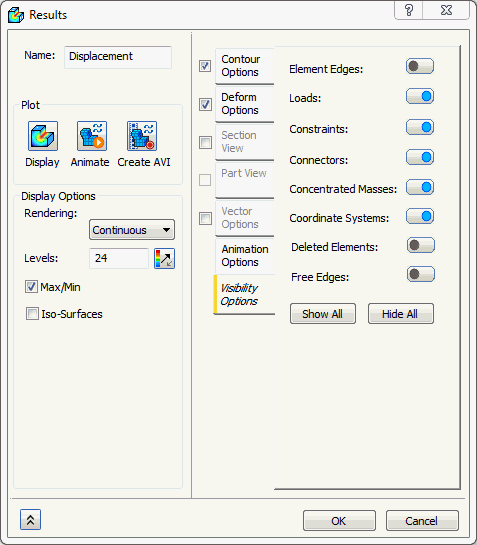

6. 次に[変位]を右クリックし、[編集]を選択します。[表示オプション]タブを選択し、[要素エッジ]ボタンを[オフ]に設定します。[OK]をクリックします。





出力の説明:

• モデル領域の下部には、コンター プロットに関する有益な情報が表示されます。



• 1 行目は、表示されるコンターについて説明しています。この例では、総変位です。ツリー表示でコンター プロットをもう一度ダブルクリックしてください。変位のないメッシュ プロットの表示に戻ります。
• 2 行目には、変位ベクトルの詳細情報が表示されます。この例では、総変位(約 0.0004m の最大値)が示されています。
• 3 行目は、表示している出力セットについて説明しています。
