- モデルの解析後に、各サブケースの結果が自動的にロードされます。

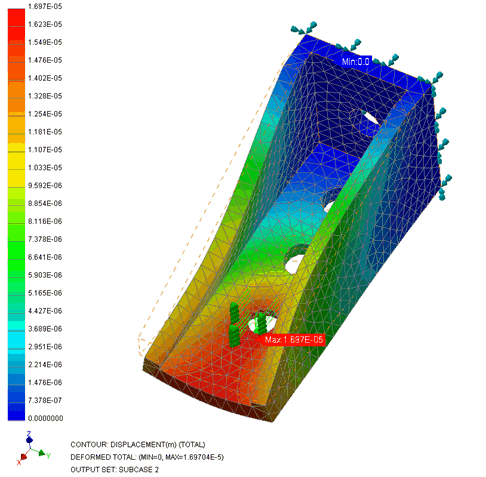

- 変位した形状上で総変位コンターをプロットするには、新しい[サブケース 2]下の[変位]プロットをダブルクリックします。
これで取り付け具の線形静解析が完了しました
次は説明された主なトピックの概要です。
- パーツの基本的な線形静解析。
- 単位系。
- プリプロセス: 材料、特性、メッシュ作成、荷重、拘束。
- 解析を設定する方法。
- 解析を実行する方法。
- 結果のポストプロセス。
- レポート ウィザードを使用してレポートを生成する方法。
- 複数のサブケースを設定および実行する方法す。
