荷重を適用する

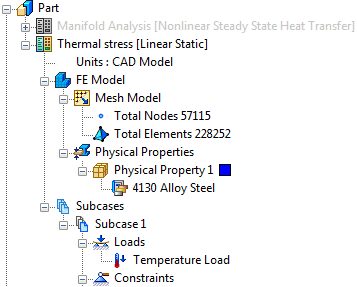

1. [サブケース 2]下の[荷重]を右クリックし、[新規作成]を選択します。

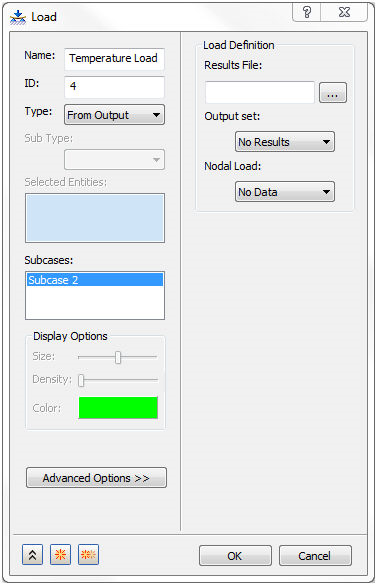

2. [名前]を「温度荷重」に変更します。
3. [タイプ]を[解析結果から定義]に変更します。
4. [荷重定義]セクションで、[参照]ボタンをクリックして、結果ファイルを参照します。非線形定常熱伝導解析を実行した後に生成された、FNO ファイルの場所に移動します。たとえば、C:\Users\Public\Documents\Autodesk\Nastran In-CAD 2016\Tutorial\en-us\Inventor フォルダです。次に「マニホールド解析.FNO」を開きます。

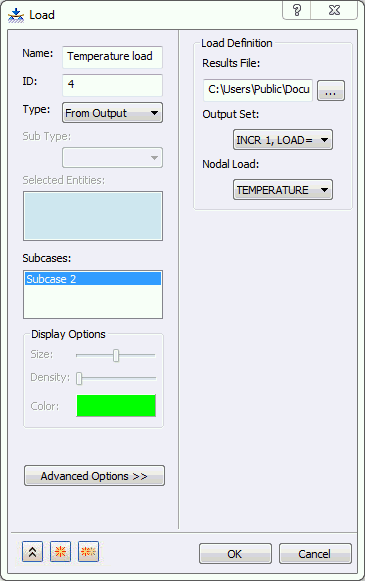

5. [ロード]ダイアログ ボックスでは、下の図のように[出力セット]に[1..INCR 1、荷重=1.0]が選択され、[節点荷重]には[温度]が選択されています。



6. [OK]をクリックし、出力からの温度荷重の荷重定義を完了します。
