環境

SolidWorks での Autodesk Nastran In-CAD

SolidWorks 内で Autodesk Nastran In-CAD にアクセスするには、CommandManager の[Autodesk Nastran In-CAD]タブをクリックします。 コマンド セットが次の図のように表示されます。

リボン コマンド

次のように、リボン バーを使用して Autodesk Nastran In-CAD で解析結果をすばやくセットアップ、実行、評価できます。

• [既定の設定]を[システム]パネルでクリックし、必要な既定の動作を新たな解析に定義します。
• [新規解析]をクリックし、[解析]ウィンドウで新しい解析を定義します。
• [解析を編集]をクリックして、[解析]ウィンドウでアクティブな解析を編集します。
• [理想化]を[準備]パネルでクリックし、要素プロパティを定義します。
• [拘束]と[荷重]を定義します。これを行うには[設定]パネルの各アイコンを選択します。
• 接触を定義する必要がある場合は、[手動接触]をクリックします。
• [メッシュ設定]または[テーブル]を[メッシュ]パネルで使用して、メッシュを定義します。または[すべて更新]をクリックして、メッシュを既定の設定とともに更新します。
• メッシュを非表示または表示するには、[メッシュを表示/非表]をクリックします。
• [メッシュ コントロール]を[メッシュ]パネルでクリックし、モデルで選択したエッジまたはフェースにローカル メッシュ コントロールを適用します。
• [解析を実行]をクリックして解析ソリューションを実行します。
• [コンター]と[変形]を[結果]パネルでクリックし、既定のコンターと変形をプロットします。
• 結果のプロット テンプレートを編集する場合は、[結果オプション]を[結果]パネルでクリックします。
• 結果を検出またはアニメーションする場合は、[検出]または[アニメーション]を[結果]パネルでクリックします。
• [検出を削除]を[結果]パネルでクリックして、固定された検出をモデル キャンバスから削除します。
• [結果をアンロード]をクリックし、現在の解析結果をアンロードします。

Autodesk Nastran リボン バーで使用できる、その他の機能は次のとおりです。

• [すべてのボディを表示]: 部分的に非表示の場合には、CAD モデル全体を表示できます。
• [ヘルプ]: オンラインまたはローカルのヘルプ ドキュメントを開きます。
• チュートリアル: オンラインまたはローカルのヘルプのチュートリアルを開きます。さまざまな解析設定例が含まれています。

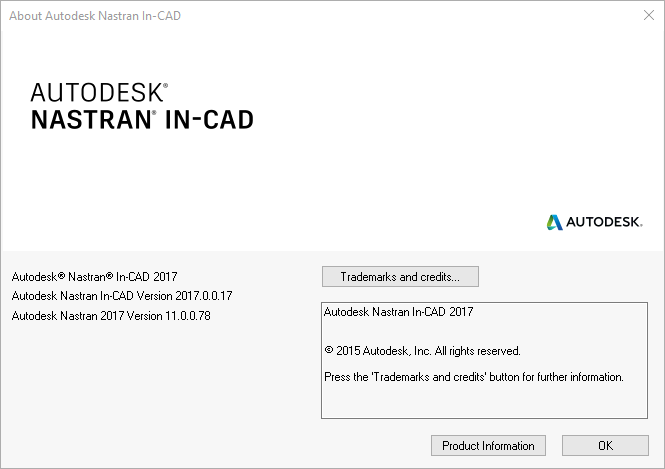

• [バージョン情報]: 下の図に示すように、Autodesk Nastran In-CAD のバージョンとその他の詳細を表示します。

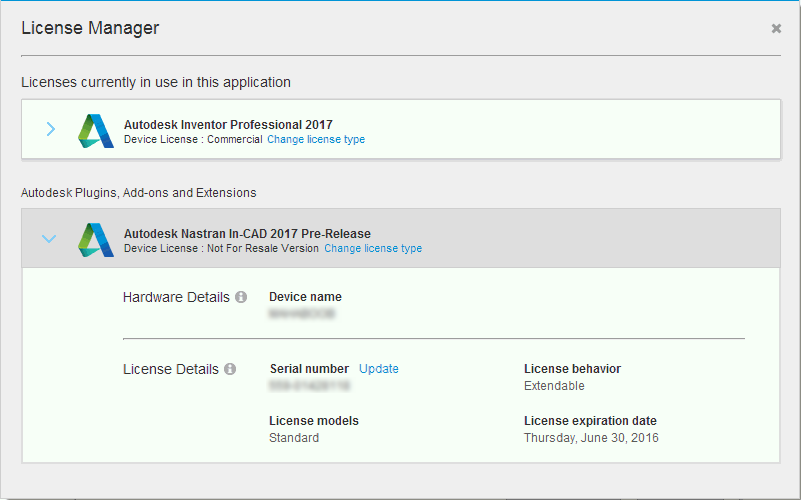

  • 製品のライセンス情報を確認するには、下の図に示すように、[製品情報]をクリックします。



• [Read Me]: オンラインまたはローカルのヘルプの ReadMe ページにリンクします。
• [フォーラム]: オンラインのフォーラム Web ページにリンクします。
• [検証マニュアル ]: すべてのベンチマークと NAFEMS ケースを記載する検証マニュアルの PDF ファイルを開きます。
