ビーム

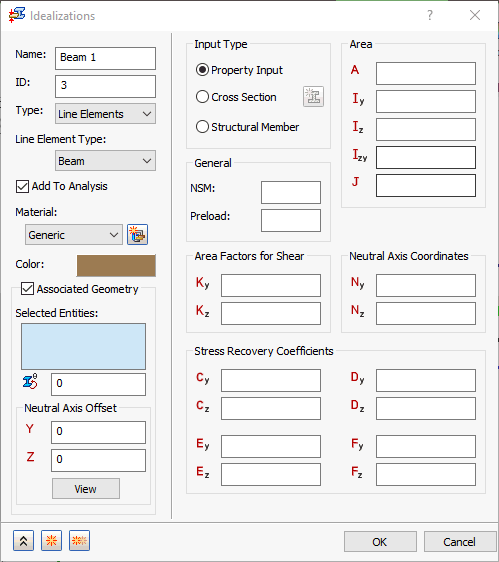

[ビーム]は、せん断中心をオフセットでき、節点ごとに 6 つの自由度を持つ 1D 要素です。これには、[入力タイプ]の下に[特性入力]、[断面]、または[構造メンバー]を使用するオプションがあります。入力タイプと関連する設定の詳細については、「ライン要素プロパティ」のページを参照してください。

• [NSM]: この要素タイプに非構造質量を定義します。
• [予荷重]: 予荷重値はビーム要素に入力できます。予荷重がある接続のモデリングに使用します。

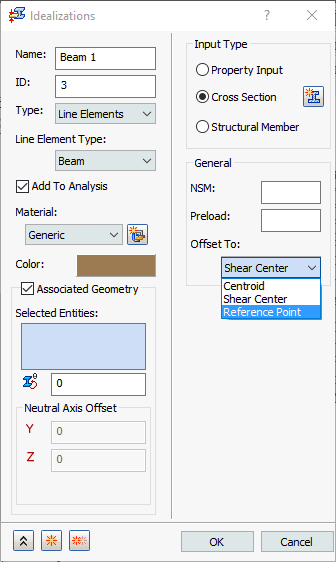

• [オフセット]: [図心] (既定)、[せん断中心]、[参照ポイント]、および[原点]のオプションがあります。これらのオプションは、モデルの実際のメッシュ(数値表現)を参照します。
  • [図心]: 画面上の表示に関係なく、常に使用するライブラリ部品の図心に合わせてメッシュします。
  • [せん断中心]: 選択した構造メンバーをオフセットせん断中心に合わせてメッシュします。
  • [参照点]: 断面の定義に使用します。参照点を断面上の位置に割り当て、断面はこの参照点の位置にオフセットします。
  • [原点]: 選択した構造メンバーを使用するライブラリ ファイルのオフセット原点に合わせてメッシュします。構造メンバーでのみ使用されます。
• オフセット ベクトルは、剛体要素と同様に取り扱われるため、同じ制限が適用されます。
  • オフセット ベクトルは、熱荷重には影響しません。
  • オフセット ベクトルの指定は、オフセット ベクトルが元の方向に平行であることを維持するため、剛性差を計算する解析には推奨されません(剛性差は、座屈解析、初期応力解析、および大きな変位効果をオンにした非線形解析で計算されます)。
  • 次の図は、ビーム要素形状を定義しています。

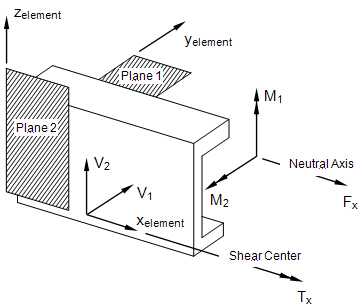

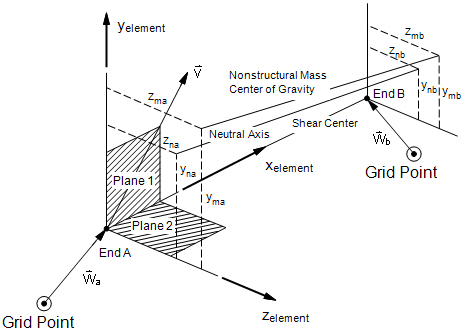

    ビーム要素形状システム



    ビームの内部要素力およびモーメント

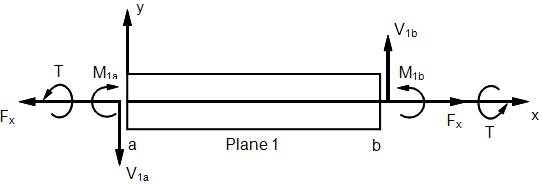

    ビーム要素の内力およびモーメント(XY 平面)

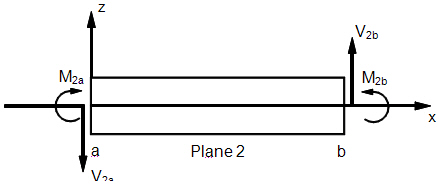

    ビーム要素の内力およびモーメント(XZ 平面)
