このコマンドは Autodesk Nastran In-CAD for Inventor のみに適用されます。SolidWorks 内では使用できません。
注: SolidWorks の構造メンバーは In-CAD でサポートされています。ただし、構造メンバーは[理想化]ダイアログ ボックスで定義され、Inventor ユーザのみが使用できる[構造メンバー]コマンドを使用して操作することはできません。

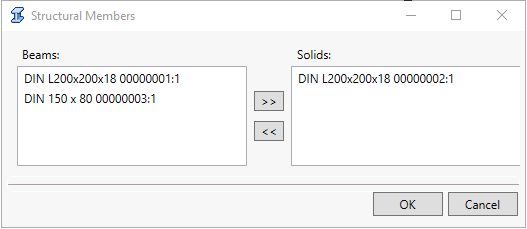

Inventor フレーム ジェネレータを使用して作成したコンポーネントは、[構造メンバー] ダイアログ ボックスに一覧表示されます。このダイアログ ボックスから、各メンバーの表現にビーム要素を使用するかソリッド要素を使用するかを選択することができます。このダイアログ ボックスにアクセスするには、Autodesk Nastran
リボン タブの[準備] [構造メンバー]をクリックします。
- [ビーム]: ビーム要素を使用して表現する構造メンバーを、左側のボックスに一覧表示します。
- [ソリッド]: ソリッド要素を使用して表現する構造メンバーを、右側のボックスに一覧表示します。
- 選択したメンバーを 2 つのリスト ボックス間で移動するには、リスト ボックスの間にある二重矢印キーを使用します。

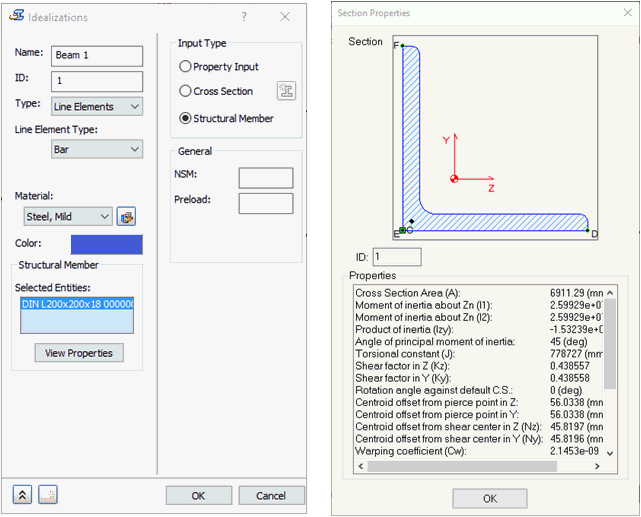

Autodesk Nastran モデル ツリーの[理想化]の下にある[ソリッド]や[ビーム]サブブランチに、適切なエントリが作成されます。構造メンバーの[断面特性]ダイアログ ボックスにアクセスするには、[特性を表示]をクリックします。

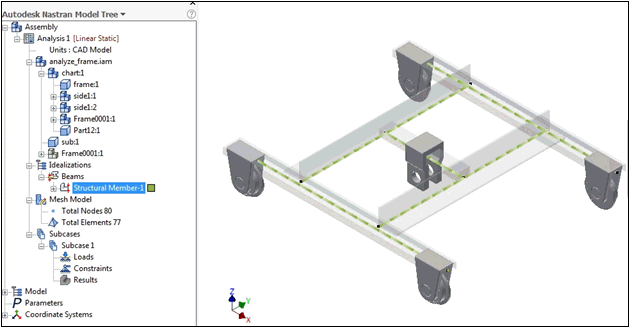

次の図は、フレーム ジェネレータを使用して作成されたメンバーによる Inventor のモデルの例です。メンバーは、モデル ツリーに表示されているように、ビーム要素によって表現されています。
