このコマンドは Autodesk Nastran In-CAD for Inventor のみに適用されます。SolidWorks 内では使用できません。ボディの中立面に沿って配置されたシェル要素を使用して表現するソリッド ボディを手動で選択するには、このコマンドを使用します。シェル要素では、特に曲げ荷重が発生する薄いジオメトリの場合に、より正確な結果が得られます。ソリッド要素では、厚さを通じた 4 つ以上の要素レイヤでない限り、曲げの効果が正確に捕捉されません。曲げの効果は、薄いジオメトリでは実現が困難です。
中間サーフェス ツールを使用するには:
- [Autodesk Nastran]
[準備] [中間サーフェス]をクリックします。[中間サーフェス]ダイアログが表示されます。

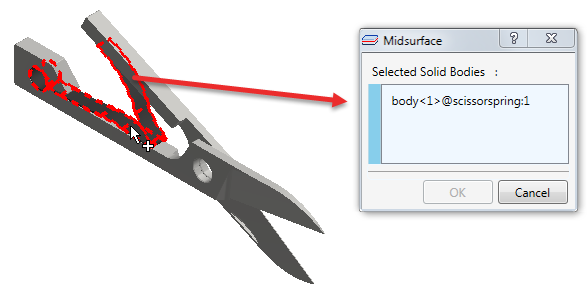

- 中間サーフェスに変換する 1 つまたは複数のボディをクリックして選択します。クリックしたボディはそれぞれ、[選択したソリッド ボディ]ボックスに一覧表示されます。

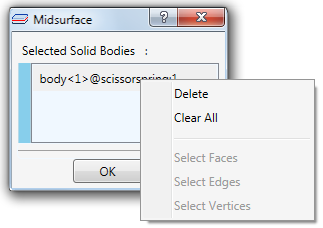

- 中間サーフェスに変換されないように、項目を右クリックしてリストから[削除]することができます。リストからすべてのソリッド ボディを削除するには、[すべてクリア]コマンドを使用します。グラフィック表示でボディを選択して中間サーフェスに変換し、リストに追加することもできます。
- 操作を続行するには[OK]をクリックします。操作を中止するには[キャンセル]をクリックします。選択したソリッド ボディが抑制され、中立面サーフェス表現(中間サーフェス)に置き換えられます。新しい中間サーフェスは、モデル ツリーの[理想化]\[シェル]ブランチに一覧表示されます。
ジオメトリの変更が原因でフィーチャの一部が失われたことを示す別のポップアップ メッセージが表示されることがあります。
- どのフィーチャが失われたかを確認するには、[詳細]をクリックします。
- メッセージを閉じるには、[閉じる]をクリックします。

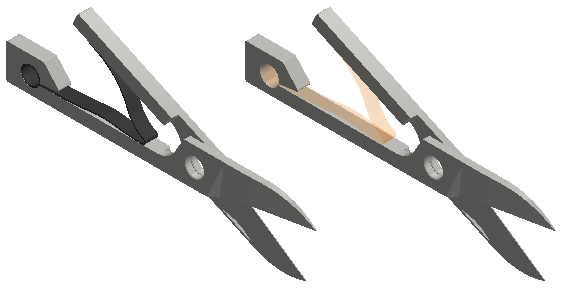

次の図は、[薄いボディを検索]コマンドの使用前と使用後の CAD モデルを比較したものです。左側のソリッドばねが右側の中間サーフェスばねに置き換えられています。
