リボンから[オブジェクトの表示/非表示]オプションを使用できるのは、Autodesk Inventor 内で Autodesk Nastran In-CAD を実行している場合のみです。このページで説明するオプションは、SolidWorks 内では表示されません。
Autodesk Nastran リボン タブの[表示]パネルの[オブジェクトの表示]をクリックします。
結果コンターが現在表示されているかどうかに応じて、次の 2 つのオプション リストのうちいずれかが表示されます。

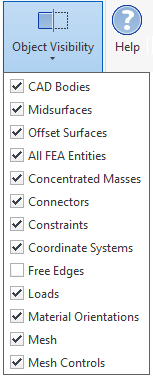

- [結果コンター]が表示されていない場合:

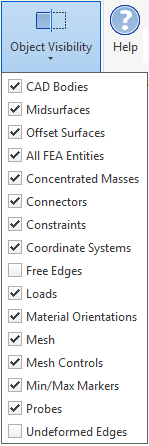

- [結果コンター]が現在表示されている場合:
- [すべての FEA エンティティ]
- このオプションは、1 回のクリックで複数の表示/非表示オプションをコントロールします。具体的には、次のオブジェクトの表示/非表示をコントロールします。
- 集中質量
- コネクタ
- 拘束
- 座標系
- 荷重
- 材料の向き
- メッシュ
- メッシュ コントロール
もちろん、これらの各オブジェクトの表示/非表示を個別にコントロールすることもできます。
- [フリー エッジ]
- このオプションは、シェル要素のフリー エッジをハイライト表示します(フリー エッジの上に太い白線を描きます)。フリー エッジとは、隣接するシェル要素エッジと対になっていないエッジのことです。このオプションは、面どうしが互いに交差している不適切な接続のシェル要素を見つけるのに役立ちます。
- メッシュ
- このオプションは、有限要素メッシュの表示/非表示をコントロールします。結果コンターが表示されている場合、このコマンドは、[プロット]ダイアログ ボックスと[複数セットのアニメーション設定]ダイアログ ボックスの[表示オプション]タブにある[要素エッジ]オプションに相当します。
- [最小/最大マーカー]
- このオプションは、最小値と最大値の結果マーカーの表示/非表示をコントロールします。このオプションは、結果コンターが表示されている場合にのみ使用および適用できます。ユーザがモデルに追加したすべてのプローブの表示/非表示をコントロールするものではありません。
- [プローブ]
- このオプションは、ユーザがモデルに追加した固定のプローブの表示/非表示をコントロールします。このオプションは、結果コンターが表示されている場合にのみ使用および適用できます。[最小/最大マーカー]の表示/非表示をコントロールするものではありません。
- [変形前のエッジ]
- 変形後の結果コンターを表示している場合、このオプションは、パーツのエッジの元の(変位前の)位置を示す破線を表示します。既定では、破線は赤で表示されますが、[既定の設定]ダイアログ ボックス内で任意の色を選択することができます。
[オブジェクトの表示/非表示]リストにある残りの項目は、ひと目で内容が分かるものです。
