パイプ

[パイプ]は、内部圧力オプションを持ち、節点ごとに 6 つの自由度を持つ 1D 要素です。これには、[入力タイプ]の下に[特性入力]、[断面]、または[構造メンバー]を使用するオプションがあります。入力タイプと関連する設定の詳細については、「ライン要素プロパティ」のページを参照してください。

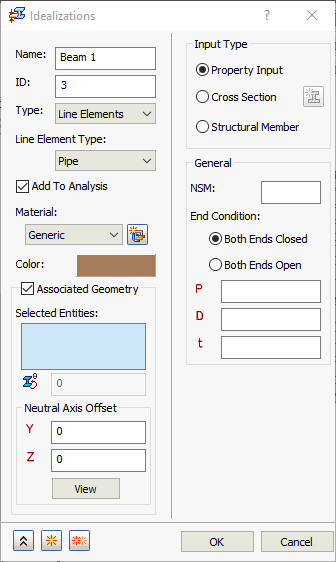

• [特性入力]オプションを選択すると、次のフォームが表示されます。



  • [NSM]: この要素タイプに非構造質量を定義します。
  • [終端条件]: ライン要素が示すパイプの両端の状態をソルバに指示します。
    • [閉じた両端]: このオプションを選択すると、パイプの両端が閉じます(キャップが付きます)。
    • [開いた両端]: このオプションを選択すると、パイプの両端が開きます。
  • [P]: パイプの内側に対して作用する内部圧力を定義します。
  • [D]: パイプの直径を定義します。
  • [t]: パイプの厚さを定義します。

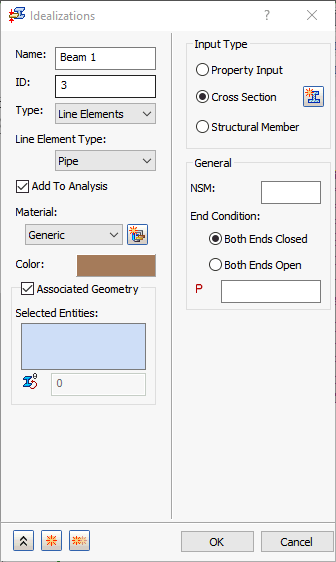

• [断面]入力タイプを選択すると、次のフォームが表示されます。



  • [NSM]: この要素タイプに非構造質量を定義します。
  • [終端条件]: ライン要素が示すパイプの両端の状態をソルバに指示します。
    • [閉じた両端]: このオプションを選択すると、パイプの両端が閉じます(キャップが付きます)。
    • [開いた両端]: このオプションを選択すると、パイプの両端が開きます。
  • [P]: パイプの内側に対して作用する内部圧力を入力できます。
