バー

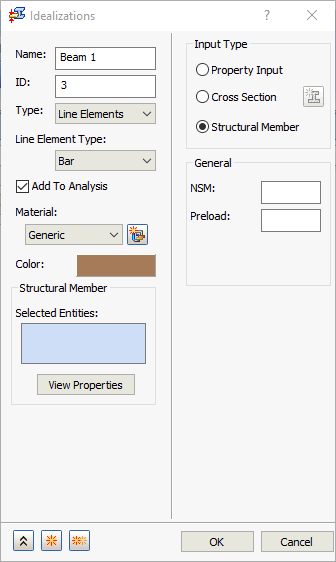

[バー]は、節点ごとに 6 つの自由度を持つ 1D 要素です。これには、[入力タイプ]下に[特性入力]、[断面]、または[構造メンバー]のいずれかを使用するオプションがあります。入力タイプと関連する設定の詳細については、「ライン要素プロパティ」のページを参照してください。

• [NSM]: この要素タイプに非構造質量を定義します。
• [予荷重]: 予荷重値はバー要素に入力できます。予荷重がある接続のモデリングに使用します。
• [オフセット先:] 1D バー要素をオフセットできます。このドロップダウン リストは、バー要素の入力タイプ([構造メンバー]、[特性入力]または[断面])に応じて変更されます。[断面]は、[図心]および[参照点]オプションで構成されます。[構造メンバー]は、[図心]および[原点]で構成されます。
  • [図心]: これはバー要素の既定として使用されます。
  • [参照点]: 断面の定義に使用します。参照点を断面上の位置に割り当て、断面はこの参照点の位置にオフセットします。
  • [原点]: オフセット点として、構造メンバー断面の原点を使用します。
• オフセット ベクトルは、剛体要素と同様に取り扱われるため、同じ制限が適用されます。
  • オフセット ベクトルは、熱荷重には影響しません。
  • オフセット ベクトルの指定は、オフセット ベクトルが元の方向に平行であることを維持するため、剛性差を計算する解析には推奨されません(剛性差は、座屈解析、初期応力解析、および大きな変位効果をオンにした非線形解析で計算されます)。

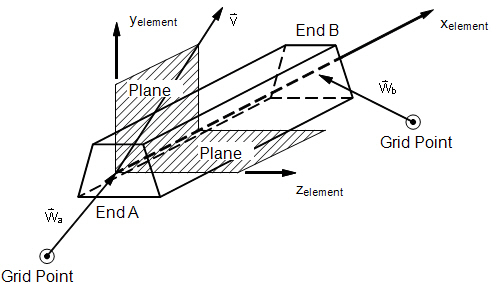

    バー要素形状

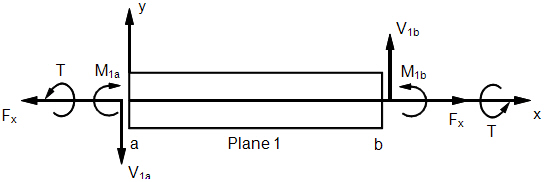

    バー要素の内力およびモーメント(XY 平面)

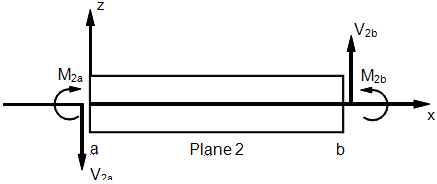

    バー要素の内力およびモーメント(XZ 平面)
