AutoCAD の機能 AutoCAD の新機能の概要.

P&ID ペインタ

配管グループのプロパティ値と一致する色で P&ID コンポーネントを表示することができます。

たとえば、サイズを基準にしてペイントすることができます。上の例では、3 インチの線が緑で表示され、4 インチの線が青で表示されます。

[プロジェクト セットアップ]でカスタム ペイント スタイルを作成することもできます。

たとえば、空白や予期しないサービスを赤で表示するペインタ スタイル(上図参照)を作成することができます。カスタム スタイルは、赤い線をハイライト表示するのを助けるように正しく設定された線をフェード(透過性を使用)することもできます。

詳細は、「概要 - P&ID ペインタ」を参照してください。

マルチポート バルブ

食品、飲料、製薬産業で使用されるマルチポート(衛生マルチレベル)バルブがサポートされるようになりました。バルブと互換性のある配管は、Autodesk App Store のコンテンツ パックから使用できます。

たとえば、Pharma コンテンツパック(SS304、SS316L、 Alfa Laval バルブを含む)および Tuchenhagen コンテンツ パックを、ダウンロードすることができます。

詳細は、「マルチポート(衛生)バルブ」を参照してください。

プル ベンド管

溶接で接続された配管とベンド。
引き込み管グループ。

詳細は、「概要 - 配管曲げ」を参照してください。

アイソメ参照寸法

梁中心線を参照。

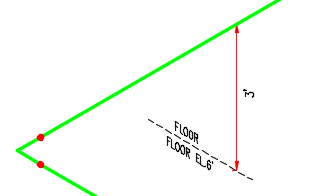

床の高さを参照。

アイソメ参照寸法を使用することにより、アイソメ図内の配管の一部ではない 3D モデル内のオブジェクトを文書化することができます。

アイソメ参照寸法は、3D モデル内に配置され、アイソメ図に追加される参照寸法のプレビューが表示されます。プレビューを表示するには、アイソメ参照寸法を選択またはハイライト表示します。

詳細は、「概要 - アイソメ参照寸法」および「アイソメ シンボルとアイソメ参照のセットアップ」を参照してください。

アイソメ図スタイルのマイグレーション

新しいフィーチャ(アイソメ参照寸法やマルチポート バルブなど)でのアイソメ図スタイルとシンボル ライブラリのサポートは、既存の 2016 プロジェクトをマイグレートすると自動的に追加されます。旧リリースでは、アイソメ図スタイルを手動で更新する必要がありました。

PCF から配管作成

[PCF から配管作成]はリボンから使用できます。

AutoCAD Plant 3D または他のプログラムで作成された PCF ファイルを読み込むことができます。

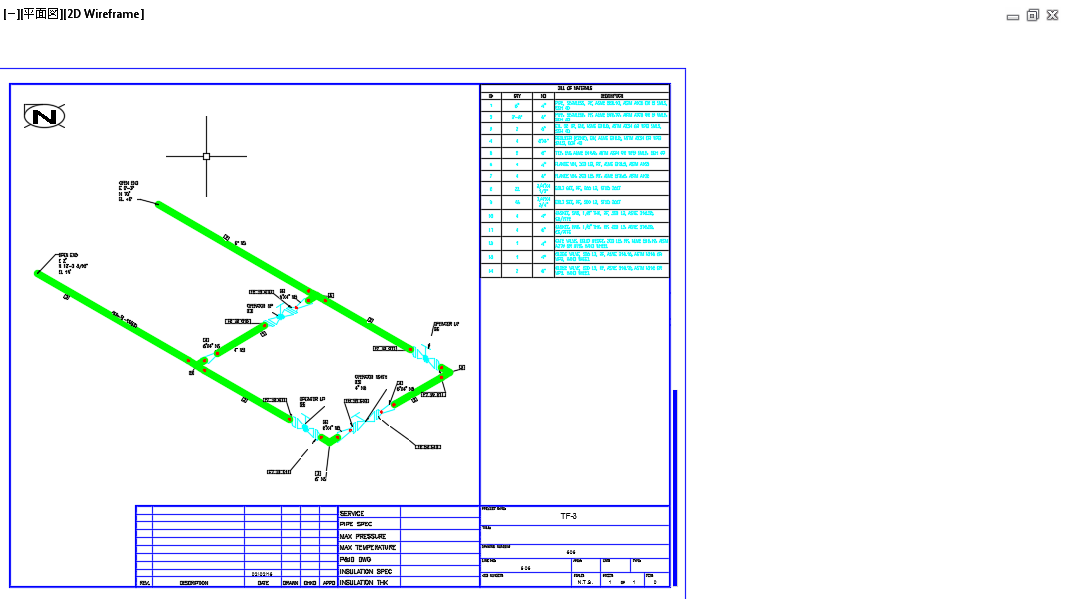

3D モデルに読み込まれた SampleIsoPreview.pcf。

詳細は「概要 - 3D モデルに PCF ファイルを読み込む」を参照してください。

機器モデリング

3D モデルで機器トリムを追加できるようになりました。新しい機器トリムには、以下が含まれます。

容器の直径などの共通寸法に取得モードを使用した場合、直径を更新すると、容器の残りもそれに応じて更新されます。

主円柱の直径が設定されている場合、容器のヘッドおよびトリムの直径も更新されます。

たとえば、1 つの形状のみの直径を 9 インチから 4 インチに変更すると、接続されたすべての形状が更新され、アタッチされているトリムが調整されます。

新しい機器トリム機能に加えて、容器ヘッドに半楕円体形鏡板と平鏡板形状が追加されました。いくつかのヘッド形状に厚さが追加されました。新しいパラメータを設定するには、最初に既存のヘッド形状を削除する必要がある場合があります。

ノズルを、他の(より大きい)ノズルに直接接続できるようになりました。

詳細は、「概要 - 機器の形状のトリム」を参照してください。

コネクタの設定

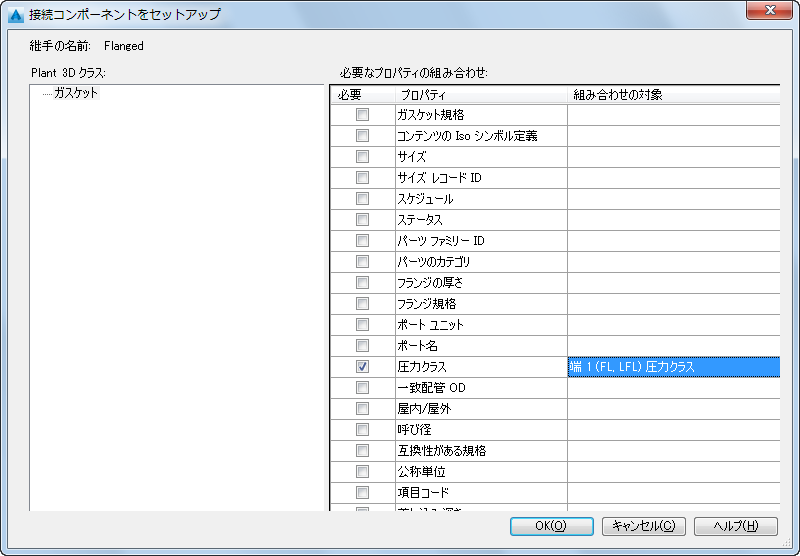

[プロジェクト セットアップ]で[配管接続の設定]のファスナのスペック プロパティを指定できるようになりました。たとえば、ガスケットの圧力クラスをフランジに一致させることができます。

詳細は、「[継手を追加]ダイアログ ボックス(接続)」を参照してください。

アイソメ図の改善

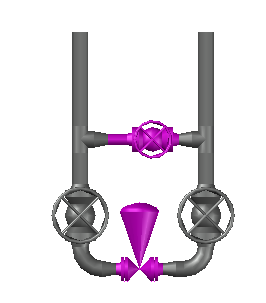

コントロール セット全体または他の配管ループを含むバイパスは、1 つのシートに含まれるようになりました(そのようなループは分割されません)。

多数の改善が行われ、多くの問題が修正されました。

新しいコンテンツ パック

AutoCAD Plant 3D App Store の [カタログ/仕様]で、コンテンツ パックが入手できるようになりました。

新しい「スペックおよびカタログ」は、Autodesk Exchange Apps から入手できます。
