シートでビューの一部分を非表示にする方法について

ビューをシートに配置する場合、ビューの一部分を非表示にし、特定の領域に焦点を合わせることができます。

次の方法の 1 つまたは両方を使用します。

• トリミング領域: トリミング領域を使用して建物モデルの特定の領域のビューに焦点を合わせます。
• マスキング領域: マスキング領域を使用し、無関係のビュー領域(長方形のトリミング領域内)を非表示にします。

ヒント: ビューの元のバージョンを保持するには、最初に複製ビューを作成します。([プロジェクト ブラウザ]でビュー名を右クリックして、[ビューを複製] [複製]をクリックします。)複製ビューを開いて、必要に応じてトリミング領域とマスキング領域を適用します。次に、複製ビューをシートに配置します。

建築例

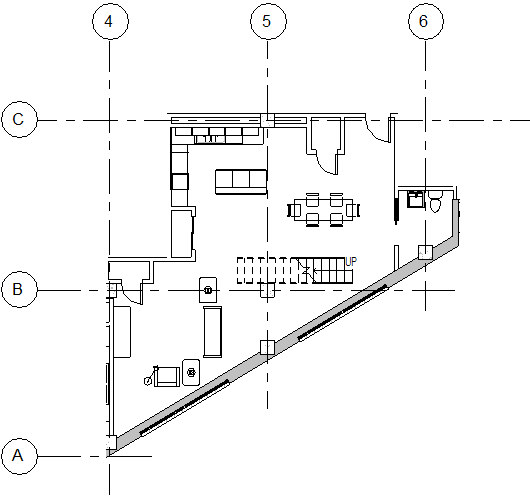

次の平面図では、長方形でないトリミング領域によって、アパートメント ユニットの右上と左上コーナーで、無関係なモデル ジオメトリが非表示になります。

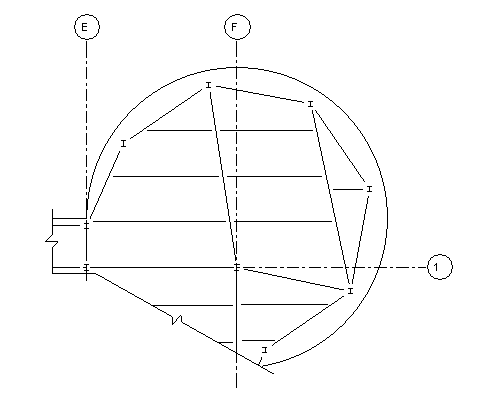

構造例
