数値でスケールを変更する

数値でスケールを変更するには、スケールを入力して基準点を指定します。

数値で要素のスケールを変更するには

1. 次のいずれかを実行します。
   • スケールを変更する要素を選択し、[修正 | <要素を>]タブ [修正]パネル (スケール)をクリックし、[Enter]を押します。
   • [修正]タブ [修正]パネル (スケール)をクリックし、スケール変更する要素を選択し、[Enter]を押します。

   必ず、壁や線分など、サポートされている要素のみを選択してください。選択した中に、サポートされていない要素が 1 つ入っているだけでも、[スケール]ツールは利用できません。

2. オプション バーの[数値]を選択します。
3. スケールを入力します。

   たとえば、スケールに 2 と入力すると、要素は元のサイズの 2 倍の大きさになります。


4. 作図領域の中をクリックして基準点を指定します。

   基準点とは、要素のサイズの変更元となる点です。

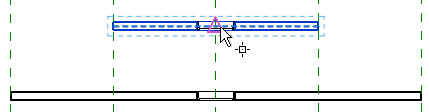

   要素の両端を拡大する場合は、その中点をクリックします。

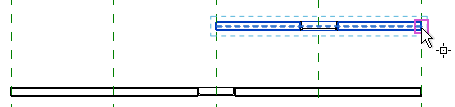

   一方向にのみ拡大する場合は、要素の反対側をクリックします。



   要素が一方の端点で拘束されている場合、要素のサイズを部分的にのみ変更することで、拘束を考慮して数値によるスケールが調整されます。

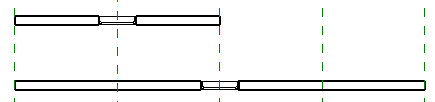

指定したスケールに従って要素のサイズが変化します。
