一般接合は、完全な形状表現で設計された鉄骨接合を、記号で表すものです。
構造接合アドインがインストールされていない場合、モデルの詳細表示の際にも記号による一般接合しか表示されません。

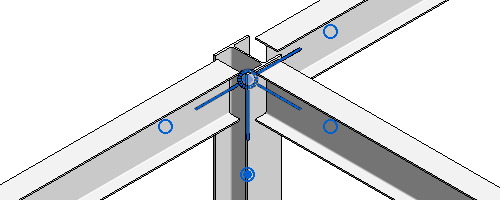

一般接合では、結合される要素と接合する要素が円で表示されます。円からは、接合される要素まで線分セグメントが表示されます。

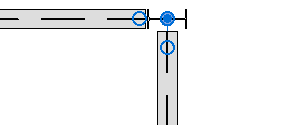

接合によっては、製作意図に沿って、ジオメトリを正確に製作できるように、接合内のメイン要素を特定するための手段が必要になります。前掲のイメージでは、左側の梁がメイン要素になります。メイン要素を割り当てるには、作図領域で適切な円コントロールをクリックします。次のイメージでは、柱がメイン要素になっています。
