パート 6: ドアを配置する

この練習では、プロジェクトにドア タイプをロードし、モデルに内部ドアと外部ドアを追加します。

カテゴリ 新規ユーザ
所要時間 10 分
使用するチュートリアル ファイル GSG_06_place_doors.rvt、bifold-4 Panel.rfa、Casement 3x3 with Trim.rfa、Double-Glass 2.rfa、Single-Glass 2.rfa

目的

ビデオを見る

ファミリをロードする

  1. GSG_06_place_doors.rvt のプロジェクトを開きます。
  2. [挿入]タブ [ライブラリからロード]パネル (ファミリをロード)をクリックします。
  3. [ファミリをロード]ダイアログで、練習用のファミリ ファイルを保存したフォルダにナビゲートします。
  4. [Ctrl]を押しながら次のファイルを選択して、[開く]をクリックします。
    • GSG_06_bifold-4 Panel.rfa
    • GSG_06_Casement 3x3 with Trim.rfa
    • GSG_06_Double-Glass 2.rfa
    • GSG_06_Single-Glass 2.rfa

ドアを配置する

  1. プロジェクト ブラウザの[平面図]で、[02 - Entry Level]をダブルクリックします。
  2. プロパティ パレットの[アンダーレイ]で[なし]を選択します。

    下階レベルのアンダーレイを表示しない方が、現在のフロアの壁を簡単に確認できます。

  3. [建築]タブ [構築]パネル (ドア)をクリックします。
  4. タイプ セレクタで[Double-Glass 2]が選択されていることを確認します。
  5. 必要に応じて、[修正 | ドアを配置]タブ [タグ]パネル (タグ配置)をクリックし、ドアにタグを付けます。

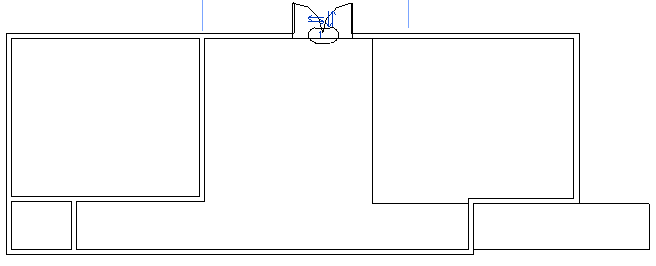

  6. クリックして、次のように建物の北の外壁にドアを配置します。
  7. タイプ セレクタの[Single-Glass 2]で、[36" x 84"]をクリックします。

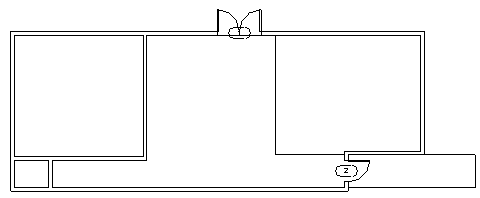

  8. クリックして、次のように下階の東の壁にドアを配置します。
    注: ドアを配置するときに、スイング方向やヒンジの側を変更するには、[Spacebar]を押します。 ドアを配置した後に方向を変更するには、フリップ矢印をクリックします。
  9. タイプ セレクタの[Single-Flush]で、[36" x 84"]をクリックします。
  10. 次のように、エントランス レベルにさらに 2 つのドアを配置します。
  11. 「01- Lower Level」平面図を開きます。
  12. [建築]タブ [構築]パネル (ドア)をクリックします。

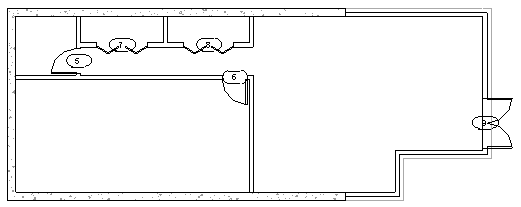

  13. 次のように、おおよその位置にドアを配置します(必要に応じてタイプ セレクタを使用して、ドア タイプを変更します)。
