パート 3: 地面と建築舗装を作成する

この練習では、地形面と建築舗装を建物外構に追加します。

カテゴリ 新規ユーザ
所要時間 15 分
使用するチュートリアル ファイル GSG_03_terrain_pad.rvt

異なる高さに点を追加して、地形を作成し、建物の基準壁に基づいて建築舗装を作成します。

目的

ビデオを見る

地形を追加する

  1. GSG_03_terrain_pad.rvt の練習ファイルを開きます。
  2. [プロジェクト ブラウザ]の[平面図]で、[外構]をダブルクリックします。
  3. [外構]タブ [外構を作成]パネル (地盤面)をクリックします。

    [ツール]パネルの[点を配置]ツールが既定で選択されていることに注目してください。

  4. オプション バーの[高さ]で「10'」と入力します。

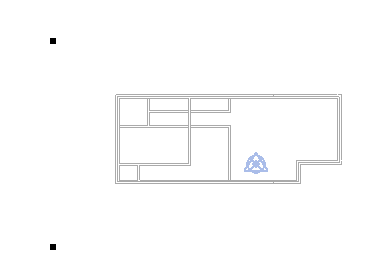

  5. 作図領域をクリックして、建物のすぐ左に点を 2 つ追加し、建物の上下に点を 1 つずつ追加します。

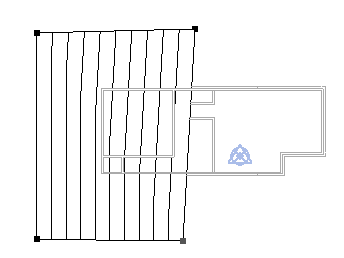

  6. [高さ]の値を「0'」に変更して、建物の中央に向かって、建物の上下にさらに点を 1 つずつ追加します。

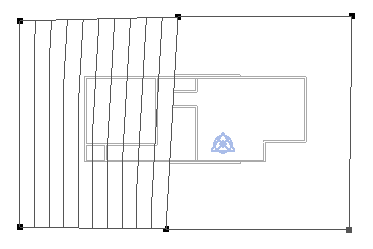

  7. [高さ]の値を「-1'」に変更して、建物の右の上下に点をさらに 1 つずつ追加します。
  8. [サーフェス]パネルで (地形面を終了)をクリックします。

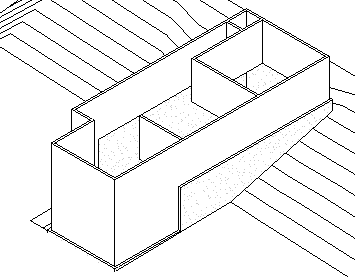

  9. クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。

建築舗装を追加する

  1. [外構]タブ [外構を作成]パネル (建築舗装)をクリックします。
  2. [修正 | 舗装の境界を作成]タブ [描画]パネル (選択)をクリックします。

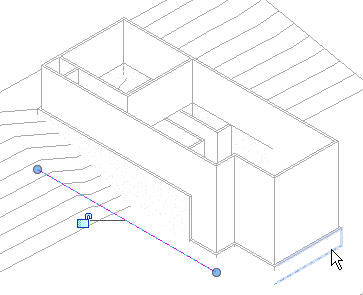

  3. 基準壁を選択します。
    注: 図のように、ViewCube を使用して、4 つの基礎壁を選択できるようにビューの方向を変更します。
  4. [修正]パネルで (コーナーへトリム/延長)をクリックします。

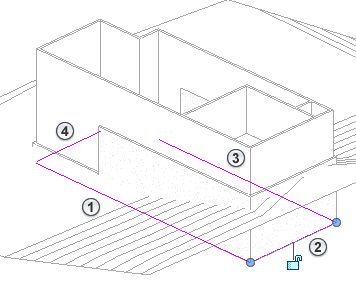

  5. 上のイメージを参照しながら、線分 を選択し、次に線分 を選択して左コーナーを閉じます。さらに、線分 を選択してから、線分 を選択し、残りのコーナーを閉じます。

    これらの 2 つのギャップを閉じると、閉じた境界スケッチが作成されます。

  6. [モード]パネルで (編集モードを終了)をクリックします。
  7. 上/右の角度から表示されるように 3D ビューの方向を変え、建物と地形の外側をクリックして、3D ビュー自体を選択します。
  8. プロパティ パレットの[範囲]で[断面ボックス]を選択します。

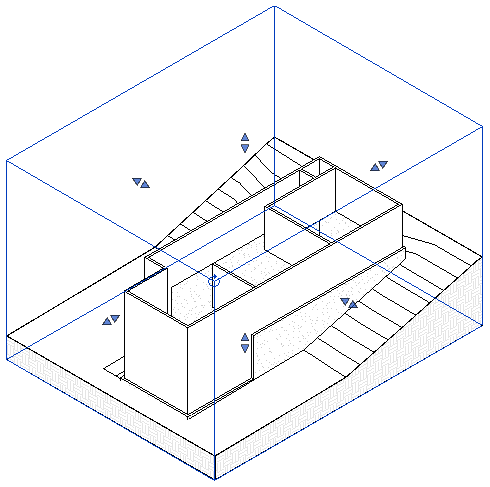

  9. 作図領域で切断ボックスを選択し、グリップ コントロールをドラッグして、次のようにボックスのサイズを変更します。
  10. 断面ボックスを選択した状態で右クリックし、[ビューで非表示] [要素]をクリックして、断面ボックスを非表示にします。
  11. 地形を選択して、プロパティ パレットで[マテリアル]の値をクリックし、表示される (参照ボタン)をクリックします。
  12. [マテリアル ブラウザ]で次のようにします。
    1. 検索フィールドで「芝生」と入力して、[Enter]を押します。
    2. 検索結果で[芝生]をダブルクリックして、プロジェクトに追加します。[芝生]は[ドキュメント マテリアル内]のブラウザの上部ペインに表示されます。

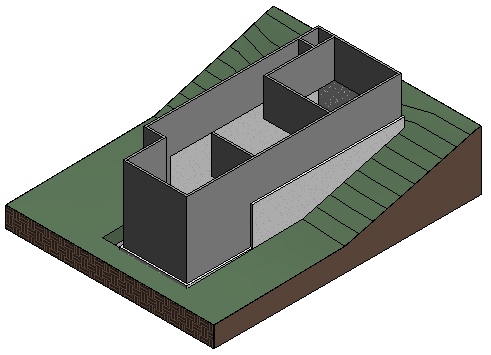

  13. ビュー コントロール バーで[表示スタイル: 隠線処理] [シェーディング]をクリックして、マテリアルを表示します。
