[表示] > [表示]

表示 > 表示のコントロールを使用し、モデルの表示を定義します。これらのオプションの一部は、結果が表示されているときのみ使用できます。その他のオプションは、セットアップおよび結果表示のどちらでも使用できます。このトピックでは、すべてのオプションを紹介します。

表示スタイル

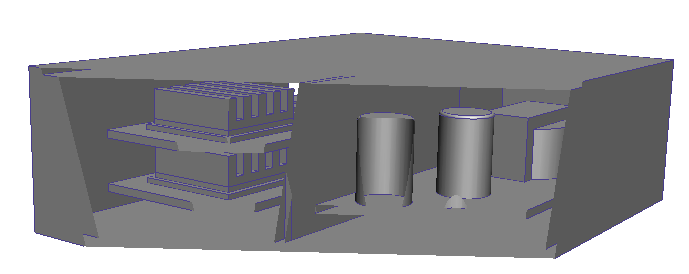

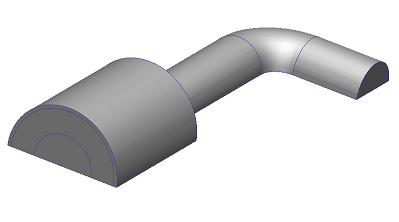

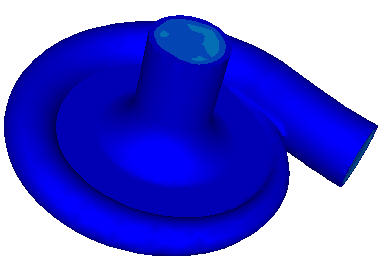

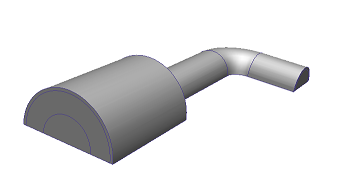

	シェーディングモデルを塗りつぶしたビューを表示します。このスタイルは、モデルの外側のサーフェスを表示するために使用します。内部の要素を表示するには、外側の部品を非表示にします。

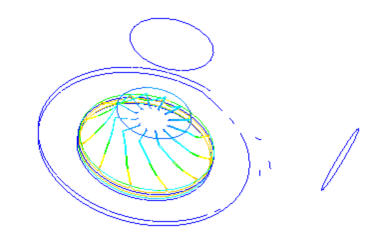

	アウトラインシェーディングなしでモデルエッジを表示します。このスタイルは、内部の要素を表示するために使用します。アウトラインスタイルは平面および等値面を作成すると、自動的に有効になります。

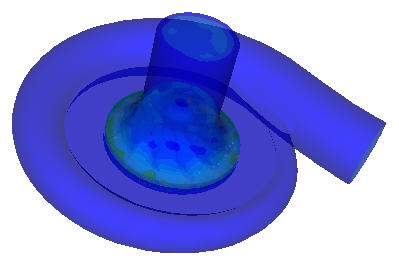

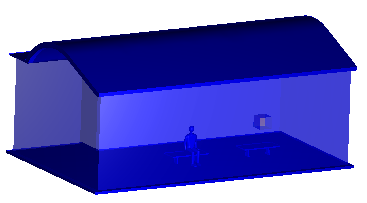

	半透明表示モデルの半透明なビューを表示します。このスタイルは、モデルサーフェスに加えて内部の要素を表示するために使用します。

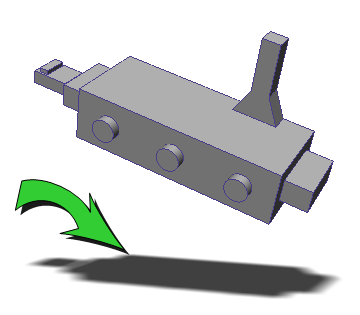

	材料ベースすべての流体材料の部品は透明で、すべての固体材料の部品は塗り潰し色で表示されます。注: 周囲の壁が固体材料である右のイメージは、流体材料と中にある固体の部品を表示するため、非表示になりました。

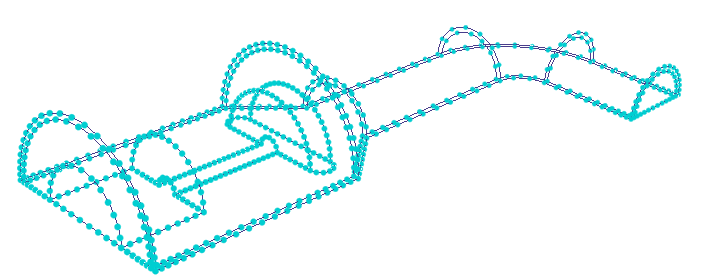

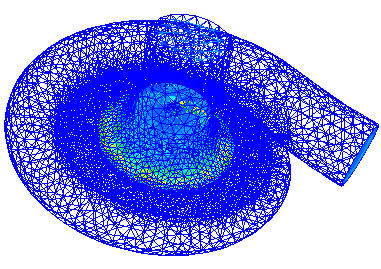

	ワイヤフレーム（結果の場合のみ）メッシュ要素のエッジを表示します。このスタイルは、モデル全体の相対的なメッシュ分布を表示するために使用します。

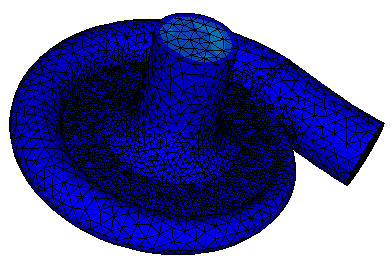

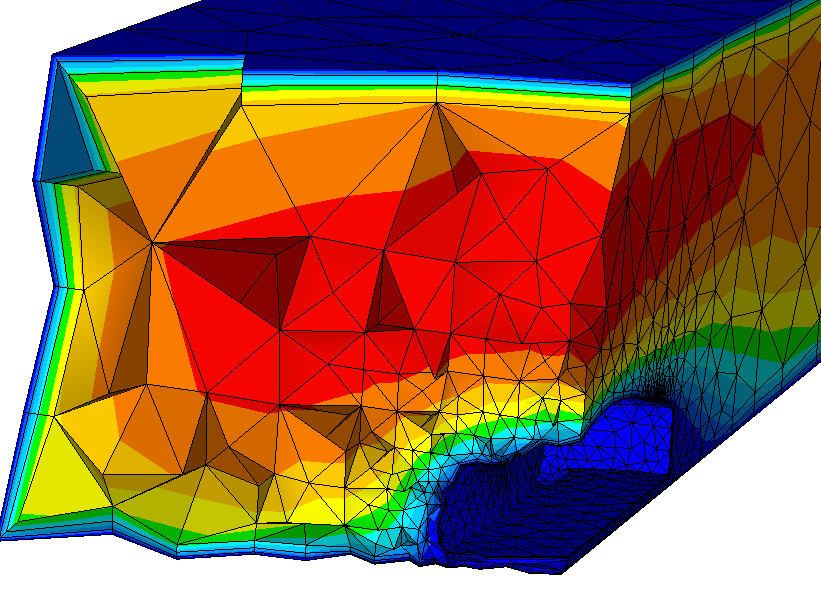

	シェーディングメッシュ(結果のみ) モデルのシェーディング表示にメッシュ要素のエッジを表示します。このスタイルは、結果のメッシュ分布を表示するために使用します。

軸

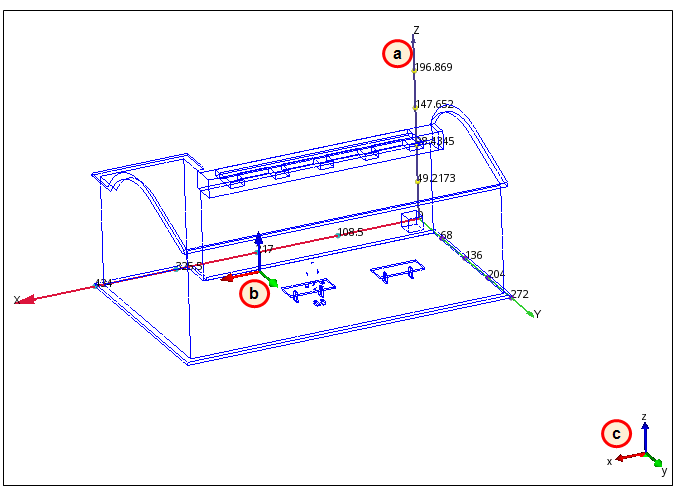

3 つの座標軸の表示を切り替えるには、[軸]メニューを展開します。

a. 境界の座標軸

b. ローカル座標軸

c. グローバル軸

隣のフィールドの値は、軸のインクリメント値です。この値を変更するには、フィールドの右側にある矢印を使用します。

選択リスト

選択リストの表示を切り替えます。選択リストはアクティブなタスクに基づいて、いくつかの役割を果たします。

設定タスク

選択リストには、シミュレーションモデルの定義中に選択されたアイテムの名前が表示されます。どのアイテムが選択されているかを知ることにより、複雑なモデルのセットアップが簡単になります。

結果タスク

平面および等値面の結果タスクの場合、選択リストにはすべての平面および等値面がそれぞれ表示されます。
壁面の計算、部品、およびポイントの結果タスクの場合、選択リストには現在のタスクと関連のあるコントロールが含まれます。リボン状況依存パネルでは、これらのコントロールすべてを利用することはできません。

選択リストはフローティング表示されるため、グラフィックスウィンドウでの位置が固定されていません。

また、選択リストのトグルはクイックアクセスツールバーにもあります。

スケール

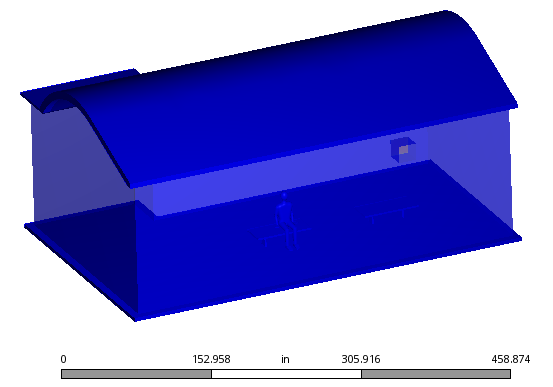

モデルスケールの表示を切り替えます。これは、モデルの物理的な長さを把握するのに役立ちます。

遠近法/正射法

直交と遠近法表示を切り替えて、モデルの奥行きの表示をコントロールします。

正射法:

遠近法:

Orthographicは、実際のサイズでモデルエンティティを表示します。これは、モデルが直交座標系の軸と整列されているときに、選択を実行するのに便利です。

Perspectiveは、遠くにあるものを小さく表示することによってモデルの「奥行き」を表現します。この表示は、より物理的にリアルな表示を提供します。

正射法表示の使用例

背景

背景は、グラフィックスウィンドウの色を設定するために使用します。多数の色や色分布から選択できます。

デフォルトでは、背景色はCAD（Autodesk® Inventor、Pro/Engineer、およびSolid Worksの場合）からの起動時に自動的に設定されます。これを変更するには、アプリケーションメニュー(左上隅のボタン)を開き、 [オプション] をクリックします。背景色をCAD依存からユーザー定義に変更します。
