解析特性
- 定常状態
- 2次元内部、分離流れ
- 乱流
- 非圧縮性流体
参考文献
Vogel, J.C., Eaton, J.K., "Heat transfer and fluid mechanics measurements in the turbulent reattaching flow behind a rearward facing step", Report MD-44, Thermosciences Div., Dept. of Mechanical Engineering, Stanford University (1984)
問題の説明
Vogel などの実験(1984 年)を使用して、Autodesk® CFD の流体流れの計算精度を検証します。本実験の目的は、流れの再付着点の位置（ステップの下流）を正確に予測することです。

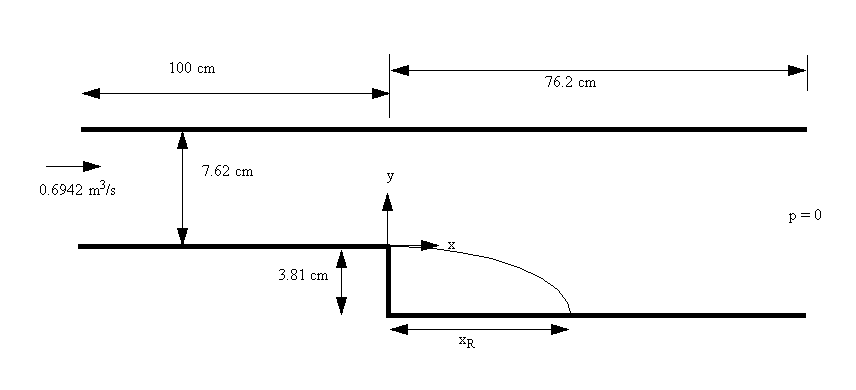

ジオメトリと境界条件
結果
無次元の再付着領域の長さ
の比較を以下にします
| ベンチマーク | 2016: ビルド 20150209 | 誤差 % | 2017: ビルド 20160302 | 誤差 % | |
|
|
6.67 | 6.717 |
0.717 |
6.561 |
1.624 |
