この手順では、Autodesk® CFD でバルブのモデルを開きます。

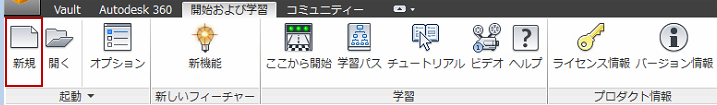

1. Autodesk® CFD を起動し、[新規]をクリックします。

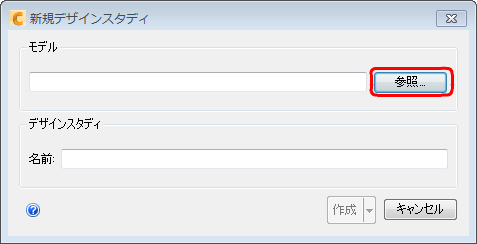

2. [新規デザイン スタディ]ダイアログで、[参照...]をクリックします。

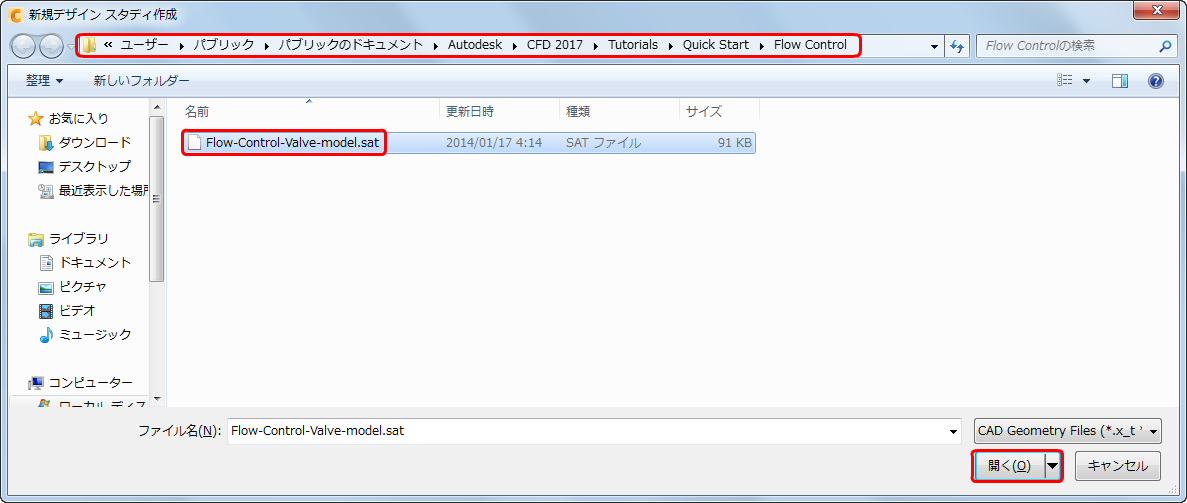

3. C:¥Users¥Public¥Public Documents¥Autodesk¥CFD 2017¥Tutorials¥Quick Start¥Flow Controlに移動し、Flow-Control-Valve-model.sat を選択します。[開く]をクリックします。

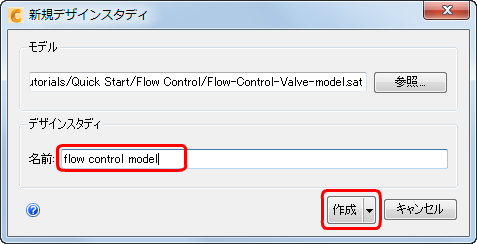

4. [新規デザイン スタディ]ダイアログ ボックスで、[名前]に名前を入力し、ボタンのアクティブ オプションが[作成]であることを確認して、[作成]をクリックします。
5. 読み込まれたジオメトリはメートル単位なので、これを mm 単位に変換する必要があります。これには、以下を行います：

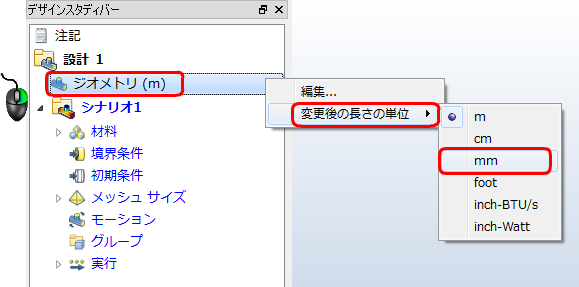

- [デザイン スタディ バー]の[ジオメトリ]ブランチを右クリックし、[変更後の長さの単位]を選択して、[mm]をクリックします。
次のようになっていることを確認します。

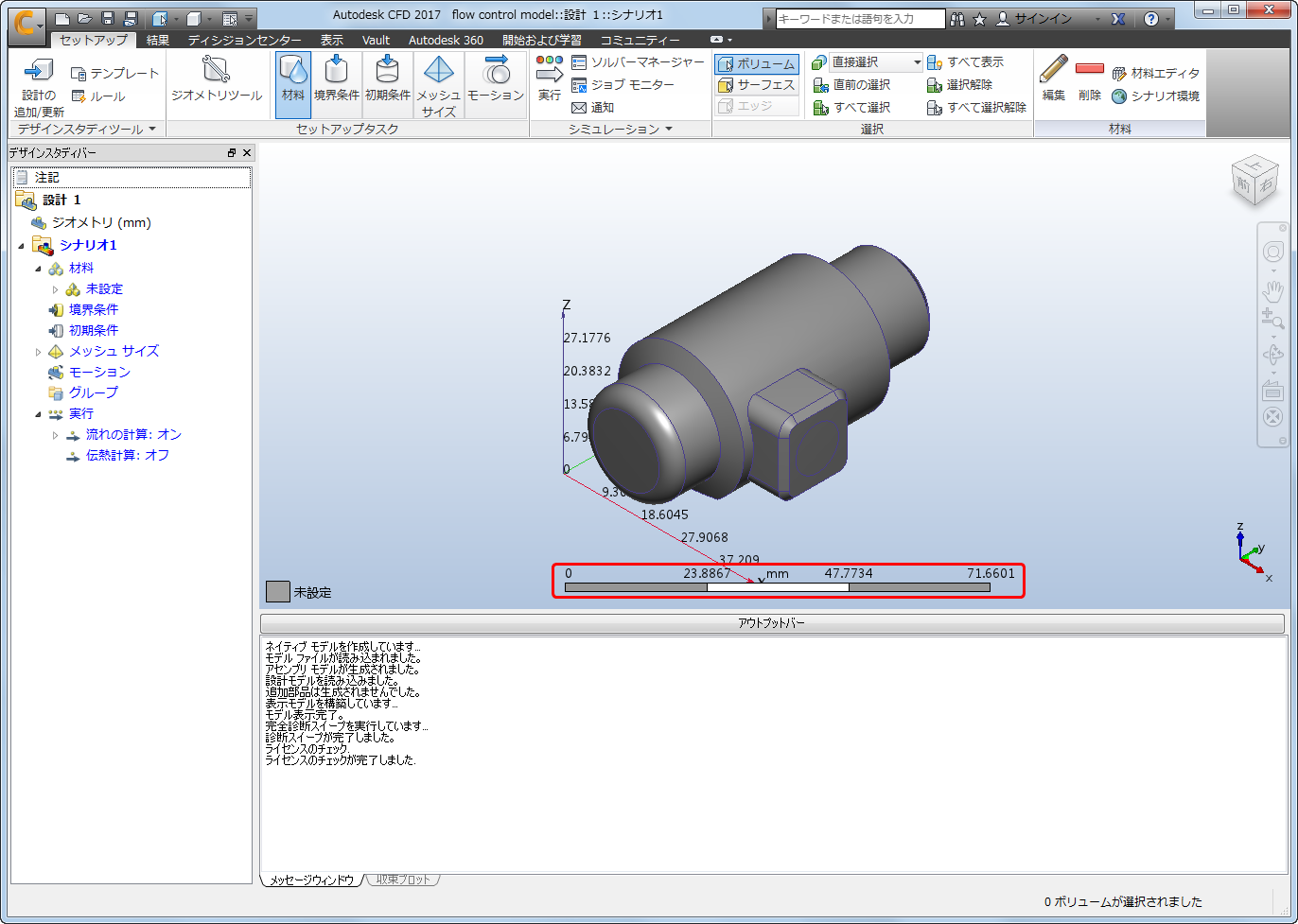

Autodesk® CFD が起動し、モデルが表示されます。スケール上の寸法値に注目してください。
