このステップでは、粒子追跡を使って流速結果を確認します。
粒子追跡は、固体の障害物を回避して流れる流体のパスを示すものです。流れのパス、循環、旋回などを理解するのに使用します。
結果平面を削除するには、その平面を右クリックして、[削除]をクリックします。

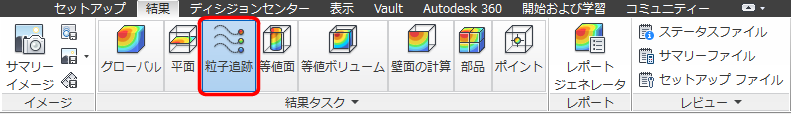

[結果]タブで[粒子追跡]をクリックします。
[粒子追跡]状況依存パネルで、[シード タイプ]を[矩形]、[シード パターン]を[グリッド]に設定します。追加をクリックします。
追跡シードを描画するプラットフォームとして流入口面を使用することができます。

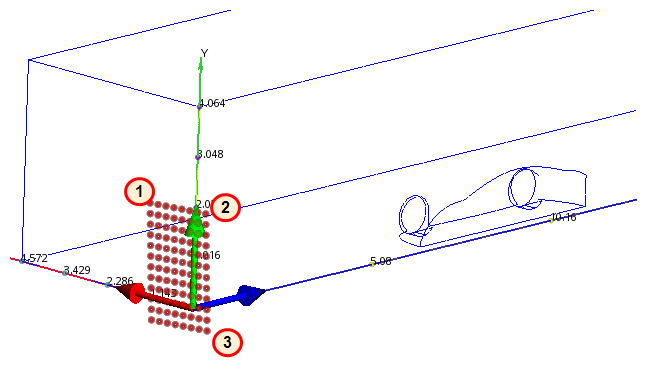

- クリックして、下の図のようにシード グリッドの 1 番目のコーナーを定義します。
- 2 番目のコーナーにグリッドをドラッグし、クリックします。
- 3 番目のコーナーにグリッドをドラッグし、クリックします。これで、グリッドを完了し、粒子追跡を描画します。

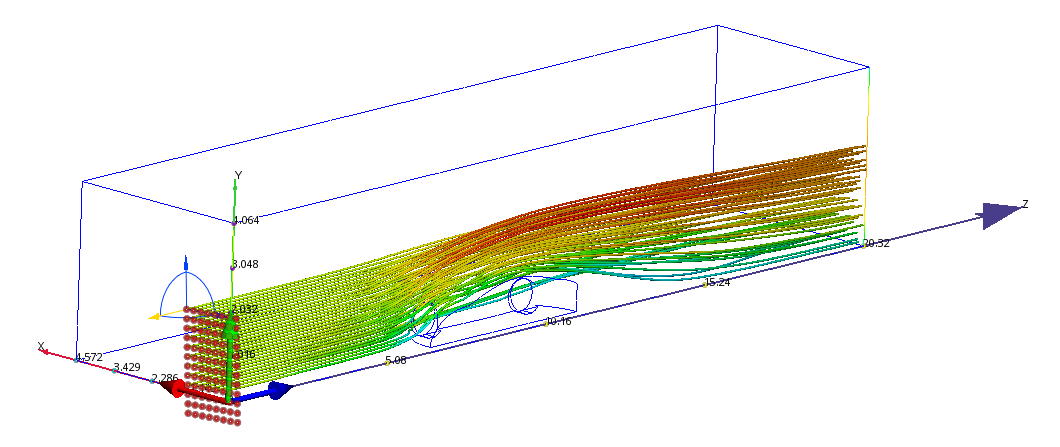

流入口から車体の上を流れ、風洞の排出口を通って粒子追跡が伸びていることを確認する必要があります。

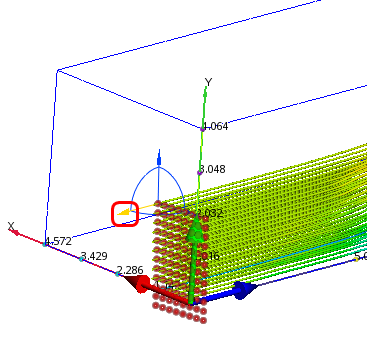

車の上の対象となる領域により近づくようにシードを移動するには、黄色の軸をクリックして、車の後ろにある航跡にドラッグします。

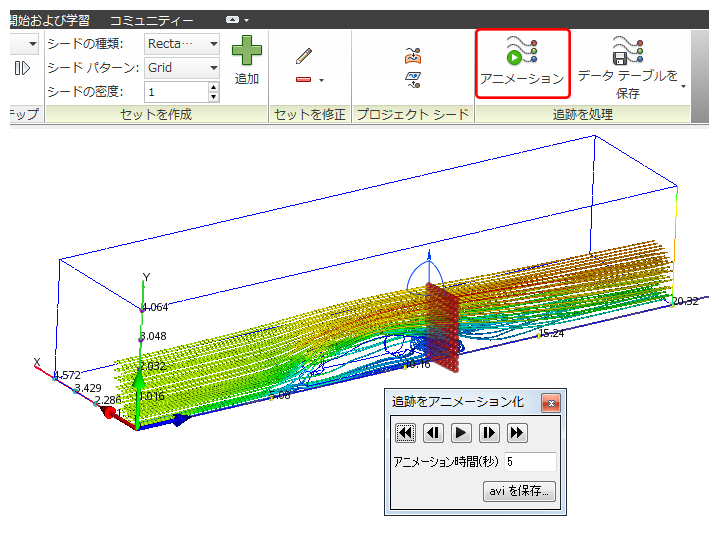

アニメーションを表示するには、[アニメーション]をクリックし、[追跡をアニメーション化]ダイアログの[再生]ボタンをクリックします。
アニメーションを停止するには、[一時停止]ボタンをクリックします。
粒子追跡を削除するには、粒子追跡状況依存パネルの[削除]をクリックします。
粒子追跡を削除すると、次の手順が簡単になります。
