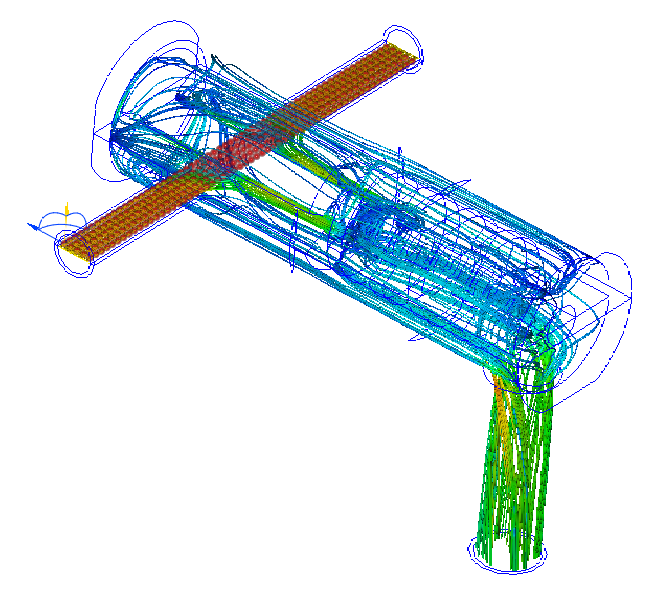

このステップでは、粒子追跡を使って流速結果を確認します。
粒子追跡は、固体の障害物を回避して流れる流体のパスを示すものです。流れのパス、循環、旋回などを理解するのに使用します。
ベクトルを非表示にするには、平面を右クリックし、平面ベクトルを選択します。なしを選択します。
[結果]タブの[粒子追跡]をクリックします。
[粒子追跡]状況依存パネルで、[シード タイプ]を[矩形]、[シード パターン]を[グリッド]に設定します。追加をクリックします。
追跡シードを描画するプラットフォームとして結果面を使用することができます。

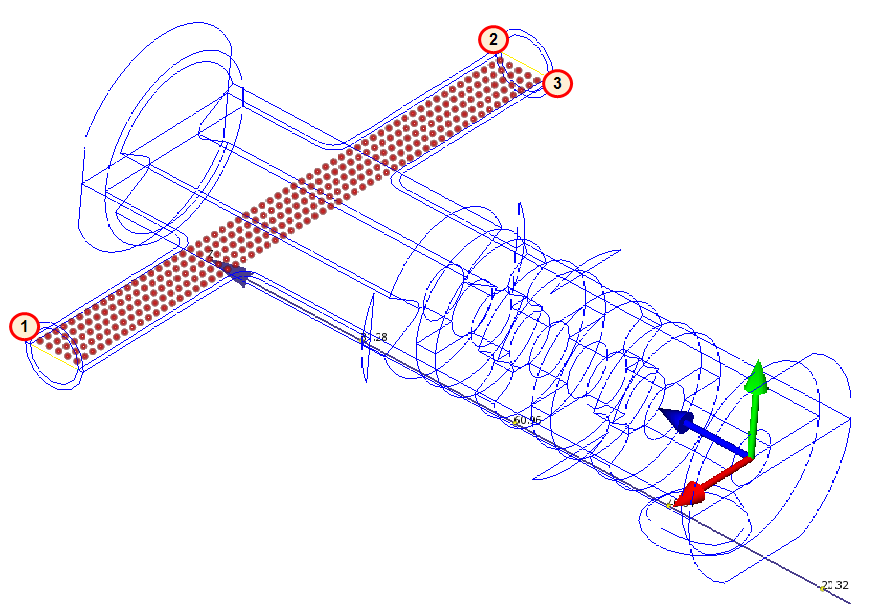

- クリックして、下の図のようにシード グリッドの 1 番目のコーナーを定義します。
- 2 番目のコーナーにグリッドをドラッグし、クリックします。
- 3 番目のコーナーにグリッドをドラッグし、クリックします。これで、グリッドを完了し、粒子追跡を描画します。
注: 平面が存在しない場合は、2 つの流入口を含む、モデルの内の任意のサーフェスを使用できます。
粒子追跡を削除するには、状況依存パネルの[削除] をクリックします。
