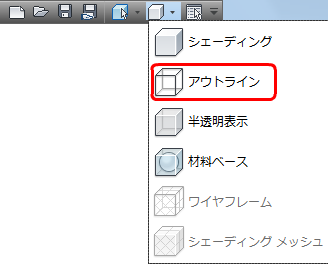

これは、大きな流れ勾配がある伴流渦内のメッシュに重点を置くのに役立ちます。モデルをアウトラインで表示してから開始します。
メッシュ細分化領域を作成するには、以下のいずれかを実行します。
- クリックの後、領域アイコンをクリックします：
- 自動メッシュサイズ状況依存パネルで領域をクリックします：
[メッシュ細分割領域]ダイアログで、[追加]ボタンをクリックします

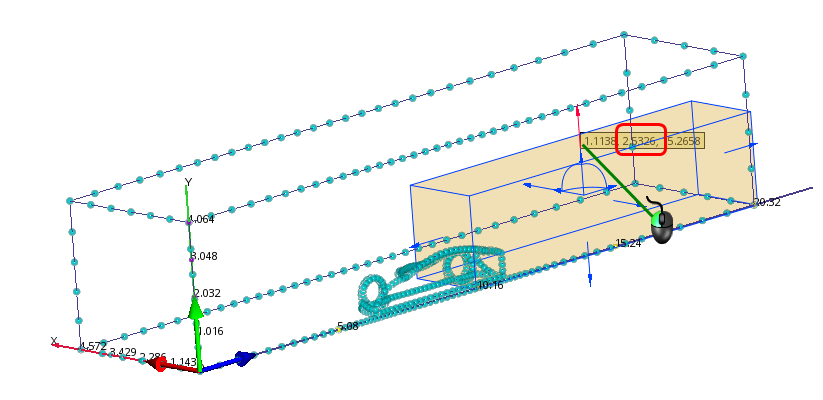

領域のサイズを変更するには、左クリックして各方向の矢印をドラッグします。
ここで、領域を正確に配置するには、[メッシュ細分割領域]ダイアログで、次の値を入力します。
X オフセット = 1.125
Y オフセット = 1.25
Z オフセット = 14
X 方向の長さ = 2.25
Y 方向の長さ = 2.5
Z 方向の長さ = 8
局所メッシュサイズを取得ボタンをクリックします。
変更を周囲へ反映をクリックします。
OKをクリックします。
