Pro/Engineerにおいて作成される多くのモデルは、物理的なソリッド（パイプ壁など）のみにより構成される。内部流体ボリュームを作成するには、次の3つの方法があります。
- Pro/Engineer内のツールを使用して手動で作成します。
- 開口部にキャップジオメトリを作成します。この方法については、以下で説明します。
- Autodesk® CFDを使用して、Autodesk® CFD 環境で内部流体ボリュームを作成します。
Pro/Engineer でのキャップ作成の例

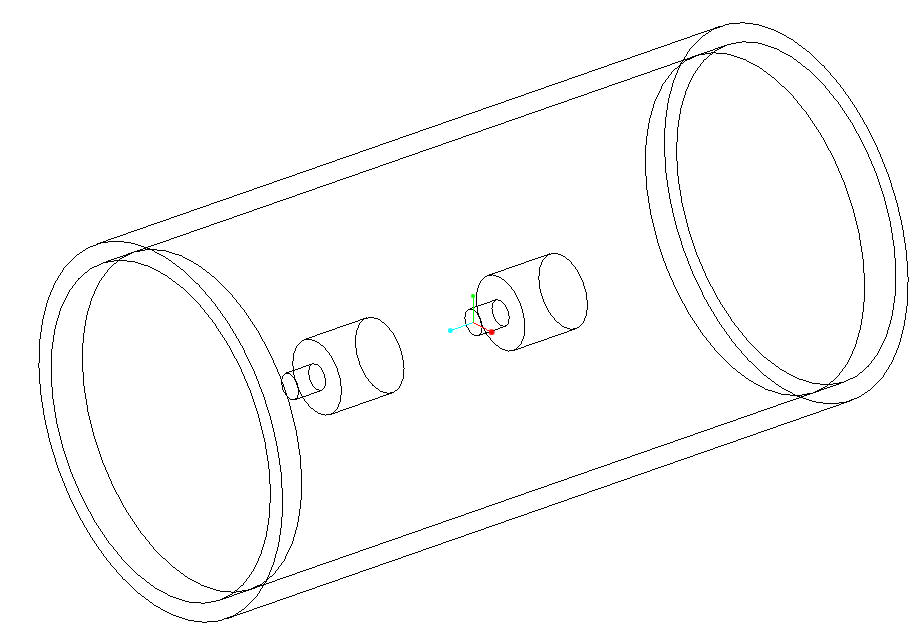

以下の例は、Pro/Engineerにおいて作成したパイプ壁と2つの内部部品です。

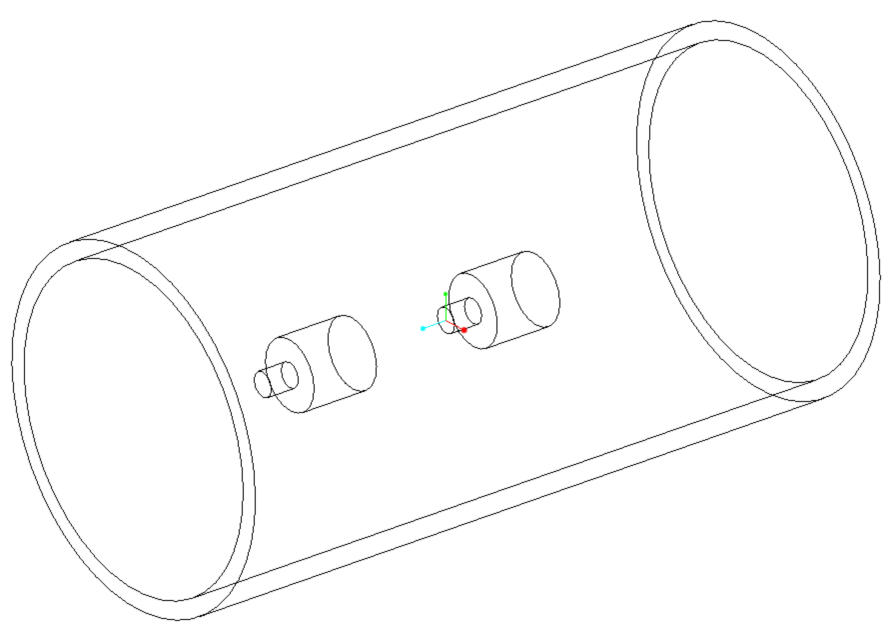

流体解析に向けた準備は、ただパイプの両端にキャップを追加するだけです。
上図に示したPro/Engineerのジオメトリは、パイプ壁・2つの内部部品・2つのエンドキャップという5つの部品より構成されています。この例では、キャップはパイプ壁の内径を用いて作成されており、パイプ内に押し出されています。別の方法として、パイプ壁の外径を押し出してキャップを作成することができます。

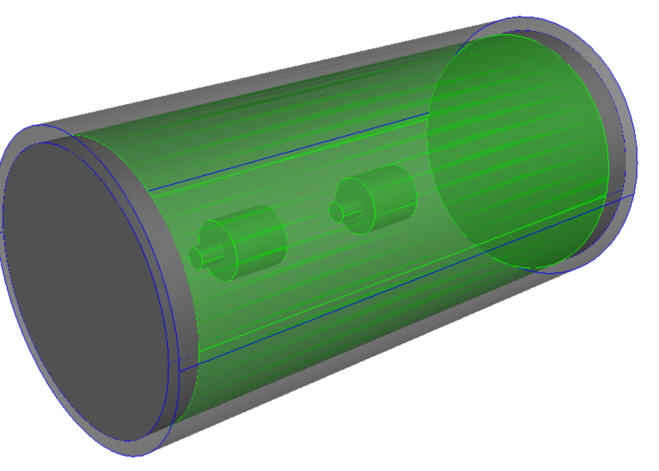

次の図に示すように、Autodesk® CFD で開くと、内部ボリュームが自動的に作成されます。
2つの内部部品は、新規に作成された流れボリュームから自動的にカットされる。
