結果オプション

このページで説明する結果オプションは、次の 3 つのリボン タブのいずれかに配置されています。

注: [荷重ケース オプション]および[キャプチャ]パネル、およびこれらに含まれるコマンドも便利に使用できるように、上記の 3 つのリボン タブすべてに含まれています。[荷重ケース オプション]について、次に説明します。[キャプチャ]パネル内のコマンドに関する詳細については、「画像のキャプチャとアニメーションの作成]」ページを参照してください。

[荷重ケース オプション]

次に示すのは、[荷重ケース オプション]パネルで選択可能なボタンの定義および使用方法です。このサブメニューは、現在のモデルに複数の荷重ケースが設定されている場合のみ使用できます。

動的解析における荷重ケースおよび時間ステップは、同義語と考えることができます。すなわち、これらは特定の荷重の組み合わせを適用した、または特定の瞬間における結果セットを表します。

[スペクトル成分]

応答スペクトル解析の結果を表示する際、計算方法が[NRC Reg. [Guide 1.92]または[修正方法]のいずれかの場合は、[結果オプション] [解析指定] [スペクトル成分]を使用できます。スペクトル荷重方向([解析パラメーター]の X、Y、Z の方向因子)および固有振動数については、それぞれで個別の結果が得られます。[スペクトル成分]コマンドでは表示される荷重方向を、[結果コンター] [荷重ケース オプション]では表示される固有振動数を設定できます。

[結果]

このコマンドを使用できるのは、応答スペクトル解析、ランダム応答解析、および衝撃解析(DDAM)を実行する場合のみです。既定ではこのコマンドは有効になっていて、解析で使用される全固有振動数の結果が表示されます。固有振動数を個別に表示するには、このコマンドを無効にします。各固有振動数が、それぞれ独立した荷重ケースとして表示されるようになります。

注:
  • [結果]は、個々のモードの結果の SRSS (二乗和平方根)となることがよくあります。そのため、結果の符号が失われます(すべての値が正になります)。すなわち、結果の大きさはある程度有意な場合もありますが、方向についての情報は得られません。
  • たとえば、モード 1 とモード 2 の最大主応力が 300 と 450、最小主応力が -14000 と -12500 である場合を考えてみます。最小主応力の負の記号は圧縮を表します。これらの SRSS は、それぞれ 541 と 18770 になります。負の記号がなくなったため、最小主応力の方が最大主応力よりも大きいように見えます。

[応答タイプ]

このコマンドは、周波数応答解析でのみ使用できます。適用する各周波数について、同相、異相、または SRSS (二乗和平方根)での結果を表示するように選択できます。

[結果を平滑化]

ヒント:
  • 結果の平滑化に関する以降の説明は、既定の設定を基にしています。[結果を平滑化]コマンドによる次のような処理は、[平滑化オプション]コマンドで設定するほとんどのオプションの影響を受けます。
    • 平滑化処理のタイプ(平均値を表示する、節点での結果間の範囲を表示する、など)
    • モデルに含まれる異なるパーツ間の平滑化
    • 算術演算の順番(平滑化が行われるのが最後の結果の計算前か計算後か)

[結果を平滑化]は、表示されるモデルについて、より滑らかな形状で色もスムーズに遷移するように生成されるようにするためのコマンドです。応力など要素ベースの結果の場合、節点での値は各要素で独立して計算されます。そのため、要素の境界にステップの変化や不連続が存在する可能性があります。この差は、FEA プロセスでは当然発生するものです。実際の応力は、節点の全応力の平均にある程度近似している場合があります。[結果を平滑化]コマンドではまさにこの処理が行われます。つまり、このコマンドは隣接する要素間の結果の平均を出し、節点でその平均を表示します。

この方法は、モデルが連続的である場合に適していますモデルにステップの変化(たとえば、プレート要素の厚さの変化)がある場合は、異なるパーツ間の境界における応力を平均化すべきではありません(既定では平均化されません)。

[結果を平滑化]コマンドが有効になっていない場合、データは加工されずに表示されるので、各節点に複数の結果が存在することになります(節点に接続されている各要素につき 1 つの結果が存在するため)。

節点ベースの結果(変位、温度、速度など)の場合は、1 つの節点に値が 1 つしかないため、[結果を平滑化]コマンドを使用しても効果はありません。

[平滑化オプション]

このコマンドを選択すると、[平滑化オプション]ダイアログが表示されます。

[絶対値]

このコマンドをオンにすると、コンターの絶対値が表示されます。[結果を平滑化]コマンドを使用している場合は、各節点での平滑化処理に絶対値が使用されます。

[最大値]

このコマンドが有効になっている場合、応力表示値が最大の節点に従って要素のコンター図が作成されます。このコマンドは、[絶対値]コマンドとともに使用できますが、[平滑化オプション]コマンドが有効になっている場合は使用できません。

[安全係数]

このコマンドが有効になっている場合、選択した応力コンターの安全係数が表示されます。安全係数は、実際の応力に対する許容応力の比率です。安全係数 1 は、応力が許容限界にあることを表します。安全係数が 1 より小さいと破壊が生じ、1 より大きければ許容可能な解析であることを表します。許容応力は、[許容応力値を設定]コマンドを使用してパーツごとに割り当てることができます。

[演算子を適用する前に平滑化]オプションの設定が安全係数の計算にどのように影響するかの詳細については、「平滑化オプション」のセクションを参照してください。

[許容応力値を設定]

このコマンドを選択すると、[許容応力値]ダイアログが開いて、各パーツが 1 行ごとに表示されます。値を指定する際は、[許容応力]列に値を入力するか、[降伏応力をロード]または[極限応力をロード]ボタンをクリックして材料ライブラリから値をロードします。値がない場合は、許容応力は 0 (ゼロ)に設定されます。許容応力が 0 に設定されたパーツは、安全係数の計算から除外されます。

注: [許容応力値を設定]コマンドで入力する値は、各プレゼンテーション ウィンドウに対し個別に設定されます。そのため、同じモデルであっても、[安全係数]コンター図はウィンドウごとに異なる結果を示すことがあります。

[変位モデルを表示]

このコマンドが有効になっている場合は、変位モデルが既定の尺度で表示されます。この尺度は、[変位したモデルのオプション]コマンドを使用して変更できます。

[変位したモデルのオプション]

このコマンドを選択すると、[変位モデルの表示オプション]ダイアログが表示されます。

[等値線をプロット]

このコマンドを選択すると、値が等しい結果の位置を結んだ等値線として、現在の結果コンターが表示されます。等値線の設定は、[等値図オプション]コマンドを選択することで変更が可能です。

[等値面をプロット]

このコマンドを選択すると、値が等しい結果の位置を結んだ等値面として、現在の結果コンターが表示されます。等値面の設定は、[等値図オプション]コマンドを選択することで変更が可能です。

[等値図オプション]

このコマンドを選択すると[等値図オプション]ダイアログが開きます。このダイアログで、モデルの等値線および等値面の両方の設定ができます。

特定の値の等値線または等値面が 1 つだけ表示されるようにするには、[増分数]フィールドの[単一]ラジオ ボタンを選択してから、[ベースの値]フィールドの[指定]ラジオ ボタンを選択し、横にあるフィールドに値を入力します。

現在の表示の最大値と最小値を基準にして等間隔で等値線または等値面を表示させるには、[増分数]領域の[現在の範囲の増分]ラジオ ボタンを選択し、その横のフィールドで、生成する等値線または等値面の数を指定します。最大値と最小値の差が、指定した値で除算されます。この商の分だけ間隔をあけて等値線または等値面が生成されます。[ベースの値]領域で[現在の結果の最小値]または[現在の結果の最大値]ラジオ ボタンを選択した場合は、等値線または等値面は最小値で開始し、最大値で終了します。[指定]ラジオ ボタンを選択した場合は、その横のフィールドに入力された値で等値線または等値面が表示されます。残りの等値線または等値面は、その値より大きいまたは小さい一定の間隔で生成されます。

生成された等値線または等値面の間隔を指定するには、[増分数]領域の[増分値]ラジオ ボタンを選択し、その横のフィールドに間隔を入力します。最初の等値線または等値面を最小値で描画し、残りの等値線または等値面をその値よりも大きい一定の間隔で描画するには、[ベースの値]領域の[現在の結果の最小値]を選択します。最初の等値線または等値面を最大値で描画し、残りの等値線または等値面をその値よりも小さい一定の間隔で描画するには、[ベースの値]領域の[現在の結果の最大値]を選択します。最初の等値線または等値面を特定の値で描画し、残りの等値線または等値面をその値よりも大きいまたは小さい一定の間隔で描画するには、[ベースの値]領域の[指定]ラジオ ボタンを選択し、その横のフィールドに値を入力します。

[表面接触]

このコマンドを選択すると、[一般表面接触オプション]ダイアログが表示されます。

[プレートのオプション]

このコマンドは、構造解析でのみ使用できます。

[複合材料]

このコマンドは、構造解析でのみ使用できます。このコマンドを選択すると、[厚肉/薄肉 複合材オプション]ダイアログが表示されます。

[要素のローカル結果を使用]

このコマンドは、応力解析でのみ使用できます。このコマンドが有効になっている場合に、[結果コンター] [応力] [テンソル]または[結果コンター] [ひずみ] [テンソル]を選択すると、要素のローカル座標系にそれぞれ応力テンソルまたはひずみテンソルが表示されます。

要素のローカル座標系に結果が表示されるとき、凡例には、X 方向に対して 1、Y 方向に対して 2、Z 方向に対して 3 が表示されます。たとえば、[結果] > [応力] > [応力テンソル] > [XY]を選択した場合、せん断応力はローカル座標系の 1-2 に表示されます。

ヒント: 要素のローカル座標系は、ツリー表示から設定することも可能です。[座標系]の中の[要素のローカル座標系]というエントリを右クリックします。他のタイプの座標系も同様に、ツリー表示から設定したり、表示用として選択することができます。

要素のローカル結果の方向は、要素のタイプに応じて異なります。次に示す表および図を参照してください。それぞれの図では、3 節点要素と 4 節点要素が示されています。エッジ j-k およびエッジ i-l 上にある点は各エッジの中央にあり、線形静解析のローカル軸 1 (複合要素についてはローカル軸 a)を定義するために使用されています。非線形応力の場合は、ローカル軸 1 (複合要素についてはローカル軸 a)はエッジ i-j と平行です。次に、ユーザ定義の要素標準点により、軸 3 の方向が決まります。2D 要素では、ローカル軸 3 は常に全体座標系の +X 方向にあります。さらに、右手の法則により、ローカル軸 2 (複合要素についてはローカル軸 b)の方向が決まります。

ヒント: [結果オプション] [表示] [要素方向]コマンドを使用して、要素の方向を結果環境で表示することができます。複合要素の場合、要素方向では軸 a-b-c が表示され、その他の要素タイプの場合は、軸 1-2-3 が表示されます。下の図を参照してください。
要素タイプ 要素のローカル結果が表示される座標系
線形 2D 要素座標系(1-2-3)。図 1 を参照。
線形膜 要素座標系(1-2-3)。図 2 を参照。
線形プレート 要素座標系(1-2-3)。図 3 を参照。
線形および非線形ブリック 全体座標系(X-Y-Z)。
線形および非線形 4 面体。 全体座標系(X-Y-Z)。
線形薄肉/厚肉複合材 層(繊維)座標(1-2-3)。図 4 を参照。
非線形 2D、膜、およびシェル 要素座標系(1-2-3)。図 5 を参照。
非線形複合材 層(レイヤまたは繊維)座標(1-2-3)。図 6 を参照。
表 1: 要素のローカル結果の方向

図 1: 線形 2D 要素の要素のローカル結果

図 2: 線形膜要素の要素のローカル結果

図 3: 線形プレート要素の要素のローカル結果

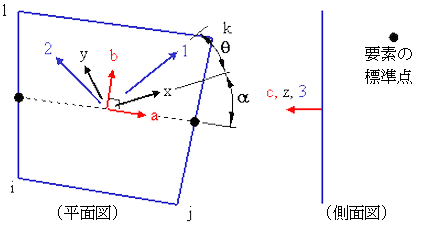

図 4: 線形複合要素の要素のローカル結果(1-2-3 方向)

要素のローカル軸(a-b-c)は、辺 i-j-k-l が基になっています。積層または材料の軸(x-y-z)は、要素の軸(a-b-c)から α 度回転されます。(材料軸は、[一般]タブの[要素定義]で設定できます。)薄層軸(1-2-3)は、積層軸から ϑ 度回転されます。軸 1 は、各層の繊維と平行です。(層の軸は、[積層物]タブの[要素定義]で[回転角]を使用して設定します。)

図 5: 非線形要素の要素のローカル結果

2D、膜、およびシェル(複合材を除く)。ローカル軸 1 は、辺 i-j と平行です。

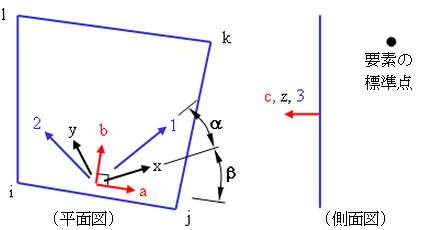

図 6: 非線形複合要素の要素のローカル結果(1-2-3 方向)

要素のローカル軸 aは、辺 i-j と平行です。積層または材料の軸(x-y-z)は、要素の軸(a-b-c)から b 度回転されます。(材料軸は、[一般]タブの[要素定義]で設定できます。)薄層軸(1-2-3)は、積層軸から a 度回転されます。軸 1 は、各層の繊維と平行です。(層の軸は、[複合材料]タブの[要素定義]で[回転角]を使用して設定します。)

注: 非線形要素の材料軸の方向を決める際に[ポイント]を使用した場合、各要素の個々のガウス点について一意の方向が自動的に計算されます。結果環境で、(ユーザ定義の点と要素の中心点に基づき)各要素につき 1 つの方向が計算され、その結果が全体座標からローカル座標に変換されます。そのため、要素とユーザ定義の点がどの程度近接しているかに応じて、ローカル座標の結果が材料(複合要素の場合は繊維)の方向と正確に一致しない場合があります。

[ガウス点結果]

このコマンドは非線形解析でのみ使用でき、要素結果(応力、ひずみ)に適用されます。

このコマンドを有効にすると、角の節点での結果ではなく、ガウス点での計算結果が表示されます。(角の節点に最も近いガウス点のみが表示されます。)

拘束の表示設定

このコマンドは、構造解析でのみ使用できます。このコマンドを使用すると、移動方向または拘束により制限される自由度に基づくそれらの拘束を表示することによって、モデルの境界条件をすぐに確認できます。拘束により制限された自由度に対応する自由度のチェック ボックスを正しくオンにした場合は、拘束の記号として 3 角形が表示されます。拘束の自由度の制限に対応する自由度のチェック ボックスの一部をオンにした場合は、拘束の記号として円が表示されます。拘束に対応するチェック ボックスをすべてオフにした場合は、拘束は記号で表示されません。既定では、すべてのチェック ボックスがオンになっていて、すべての使用可能な自由度に制限をかける拘束が 3 角形で表示されます。

注: 有効な自由度は、各要素タイプに適用可能なものだけになります。たとえば、ブリック要素にアタッチされる拘束に対し回転自由度を選択しても効果はありません。ブリック要素は回転自由度を持たないためです。

たとえば、ある拘束は X 方向および Y 方向の並進を固定し、もう 1 つの拘束は X 方向のみ固定するとします。[Y 並進]チェック ボックスのみをオンにした場合、1 番目の拘束は円として表示され、2 番目の拘束は表示されません。[X 並進]を選択した場合は、1 番目の拘束は 3 角形として表示され、2 番目の拘束は円として表示されます。
