코리더 영역 잠금 옵션 정보

코리더 영역을 상위 선형의 형상 또는 측점에 잠글 것인지 여부를 지정합니다.

영역 잠금 옵션

AutoCAD Civil 3D 2013부터 코리더 영역을 잠그기 위한 두 가지 옵션인 지오메트리 잠금과 측점 잠금이 제공됩니다.

지오메트리 잠금

코리더 영역을 선형 지오메트리에 잠급니다. 선형이 수정되면 선형 지오메트리를 기준으로 영역 위치가 그대로 유지되도록 코리더 영역의 시작 측점과 끝 측점이 업데이트됩니다.

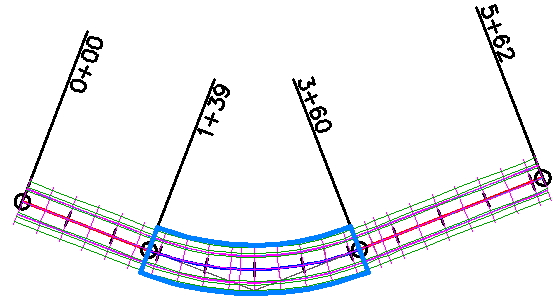

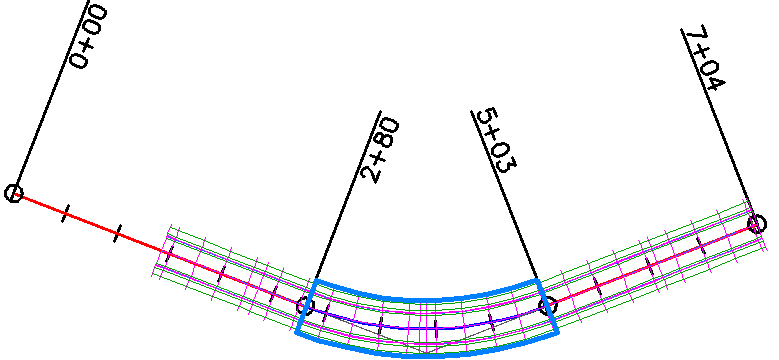

다음 예에서 중간 영역은 원곡선의 시작점 및 끝점에 잠깁니다. 이전 접선의 길이가 길어지면 중간 영역이 원곡선의 시작점 및 끝점에 잠긴 상태로 유지되며 코리더의 기한이 만료되지 않습니다.

측점 잠금

코리더 영역의 시작 측점과 끝 측점을 해당하는 선형 측점에 잠급니다. 선형이 수정되면 영역을 지오메트리 방식으로 이동해야 하는 경우에도 코리더 영역의 시작 측점과 끝 측점이 그대로 유지됩니다. 인접한 영역이 수정되면 다른 코리더 영역이 이동하여 원래 측점 값을 유지합니다.

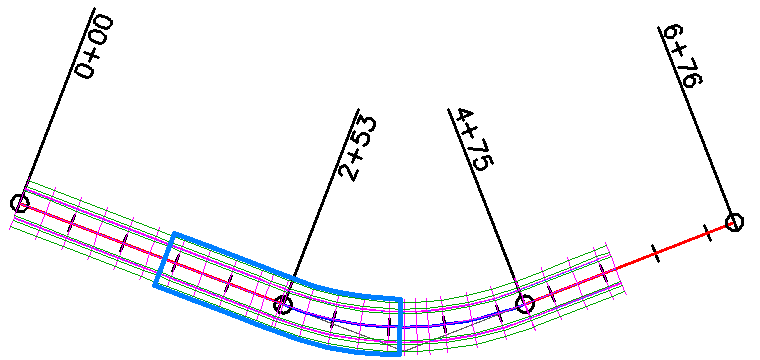

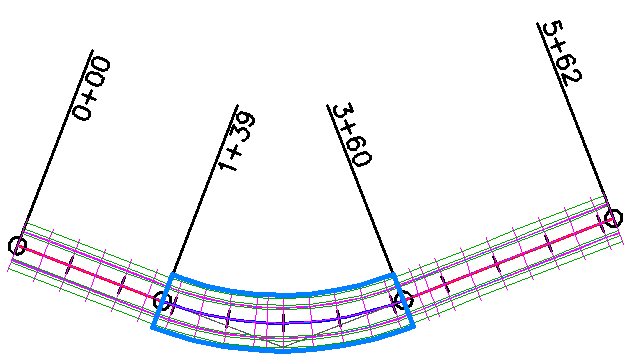

다음 예에서 중간 영역은 선형 측점에 잠깁니다. 이전 접선의 길이가 길어지면 중간 영역 및 기타 모든 영역이 이동하여 영역 시작 측점을 유지하고 코리더의 기한이 만료됩니다.

코리더 영역 재작성

영역이 지오메트리에 잠긴 경우 코리더의 기한이 만료되면 지오메트리 수정의 영향을 받은 영역만 재작성됩니다.

도면 마이그레이션

AutoCAD Civil 3D 2013 이전에 작성된 도면을 여는 경우 코리더 영역이 측점에 잠깁니다.
