지표면 고점/저점 명령을 사용하여 지표면 유역을 기준으로 지표면의 고점 및 저점을 찾습니다.
- (TIN 데이터에서) 고점은 유역 모서리 또는 이 근처에 놓이고 인접 TIN 노드 표고 위에 있는 점입니다.
- 저점은 지표면의 배수점입니다. 이러한 저점은 유역 배수점 위치에 해당합니다.
명령은 이러한 위치에 COGO 점을 작성합니다. 점은 자체 점 그룹, 고점 - <지표면 이름>과 저점 - <지표면 이름>에 배치됩니다.

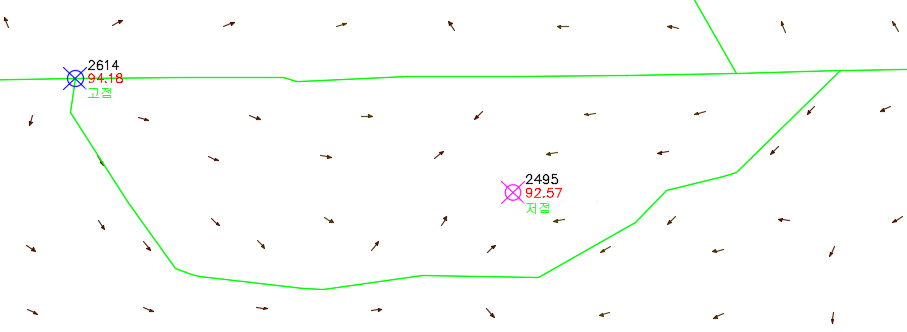

다음 그림은 지표면의 저지대 유역에 대해 작성되는 고점 및 저점의 예를 보여줍니다.
팁: 지표면 스타일 대화상자의 화면표시 탭을 사용하여 지표면 스타일에서 유역 및 경사 화살표 가시성을 켜면 유역에 대해 작성되는 점의 관계를 볼 수 있습니다. 또한 지표면 스타일 대화상자의 유역 탭을 사용하여 유역 배수 대상점 화면표시를 켜서 저점이 이들 점에 상응하는 방식을 볼 수 있습니다.
주: 기본적으로 고점 및 저점 그룹에는 동일한 점 스타일이 지정됩니다.
- 도구공간의 도구 상자 탭에서 기타 유틸리티
지표면을 확장합니다. 지표면 고점/저점을 두 번 클릭합니다.
- 도면에서 샘플링할 지표면을 선택합니다. Enter 키를 눌러 선택을 종료합니다.
- 선택적으로 닫힌 폴리선을 지표면의 면적을 제한하는 경계로 선택합니다. 경계를 지정하지 않고 계속하려면 Enter 키를 누릅니다.
- 선택적으로 작성된 각 점 그룹에 다른 점 스타일을 설정하고 지정하여 고점과 저점을 더 쉽게 구분할 수 있습니다.
주: 이 명령은 경계 내 최고 표고 및 경계 내 최저 표고를 보고하지 않습니다.
