EditCorrRegionFreq 명령을 사용하여 코리더 영역의 측점 빈도를 추가하거나 수정할 수 있습니다.
한 영역 내 기존 선형 및 종단 지오메트리의 일부를 참조하여 측점 빈도를 지정할 수 있습니다.
예를 들어 다음 코리더 영역의 구성요소에 대한 표준횡단 삽입 빈도를 지정할 수 있습니다.
- 접선에서. 선형의 접선 부분을 따라 표준횡단 삽입 빈도를 지정합니다.
- 원곡선에서. 선형의 원곡선 부분을 따라 표준횡단 삽입 빈도를 지정합니다.
- 완화곡선에서. 선형의 완화곡선 부분을 따라 표준횡단 삽입 빈도를 지정합니다.
- 종단 원곡선에서. 종단의 원곡선 부분을 따라 표준횡단 삽입 빈도를 지정합니다.
- 특정 점에서. 수평 지오메트리, 편경사 한계, 종단 지오메트리 및 종단 고점과 저점을 포함하는 특정 지오메트리 점에 표준횡단을 삽입해야 하는지 여부를 지정합니다.
- 간격띄우기 대상을 따라. 간격띄우기 대상을 기준으로 표준횡단을 삽입해야 하는지 여부를 지정합니다.
수동으로 측점을 추가하는 방법으로 측점 위치 및 빈도를 수정할 수도 있습니다.
간격띄우기 대상 시작 및 끝 점에 인접하게 표준횡단 삽입
간격띄우기 대상이 시작하고 끝나는 코리더 지오메트리를 더 잘 반영하기 위해 표준횡단을 적용할 빈도 대화상자의 간격띄우기 대상 시작/끝에 인접 옵션을 사용하여 표준횡단을 삽입할 것을 선택할 수 있습니다. 이 설정은 간격띄우기 대상 시작 앞과 간격띄우기 대상 끝 뒤에 약간의 거리를 두고 측점을 작성합니다.
간격띄우기 대상 시작/끝에 인접 설정을 아니오로 설정한 경우 결과

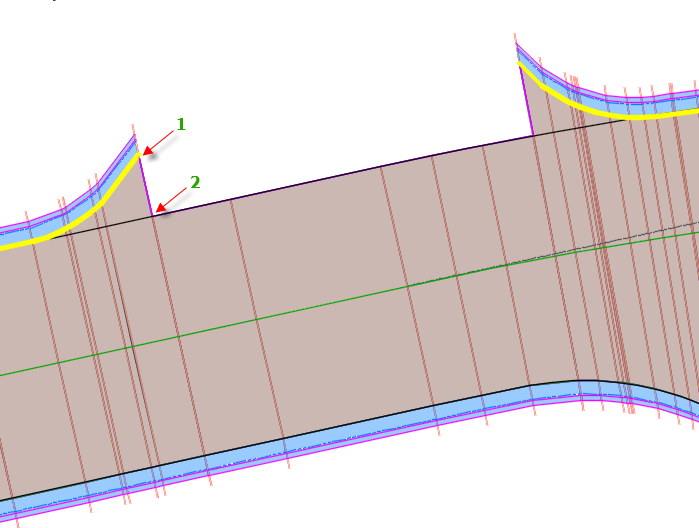

다음 예제에서는 이 설정을 아니오로 설정했을 때 간격띄우기 대상에 간격이 있는 경우 코리더 지오메트리가 작성되는 방식을 보여줍니다. 간격띄우기 대상 끝에 있는 측점(아래 그림에서 "1")이 코리더의 다음 인접 측점(아래 그림에서 "2")에 연결된 방식을 주의하십시오.
간격띄우기 대상 시작/끝에 인접 설정을 예로 설정한 경우 결과
이 영역을 더 정확하게 나타내기 위해 간격띄우기 대상 시작/끝에 인접 설정을 예로 설정할 수 있습니다. 이 설정을 예로 설정할 경우 코리더 영역은 다음 그림과 같이 작성됩니다. 이제 간격띄우기 대상 끝(아래 그림에서 "1")은 간격띄우기 대상 끝 측점 위치 뒤에 약간의 거리를 두고 추가된 코리더의 새 측점(아래 그림에서 "2")에 연결됩니다. 이 확대 수준에서는 새 측점 위치가 보이지 않습니다.

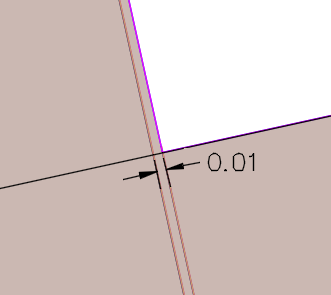

다음 그림에서 끝 측점에 인접하여 추가된 새 측점 위치(위 그림에서 "2")를 자세히 보여줍니다. 간격띄우기 대상 끝은 간격띄우기 대상 끝에서 0.01 단위 떨어진 거리에 작성된 새 측점에 연결되어 코리더 지오메트리를 더 정확하게 표현합니다.
간격띄우기 대상 시작/끝에 인접 설정으로 추가된 측점은 동적이며 간격띄우기 대상을 편집할 경우 업데이트됩니다.
