방향각 및 거리 명령(BD)을 사용하면 방향각 및 거리를 사용하는 점유된 점을 참조하여 관찰을 작성할 수 있습니다.
명령 언어를 사용하여 방향각 및 거리로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령행에 다음을 입력합니다.
BD (점) [방향각] [사분점] [거리] (설명)
명령 언어를 사용하여 방향각, 거리 및 수직각으로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령행에 다음을 입력합니다.
BD VA (점) [방향각] [사분점] [거리] [수직각] (설명)
명령 언어를 사용하여 방향각, 거리, 수직 거리로 관찰을 작성하려면
- 도구공간의 측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
- 명령행에 다음을 입력합니다.
BD VD (점) [방향각] [사분점] [거리] [수직 거리] (설명)
예
다음 예는 단위가 피트로 설정되어 있을 때 BD 명령을 사용하는 경우를 나타냅니다.
NE 1 100 100
STN 1
BD 2 45 1 100 PT
! BEARING: N 45-00-00 E DISTANCE: 100.0000
! POINT 2 NORTH: 170.7107 EAST: 170.7107
! ELEV: <Null>
이렇게 하면 지정된 방향각 및 거리에 점 2가 작성됩니다.

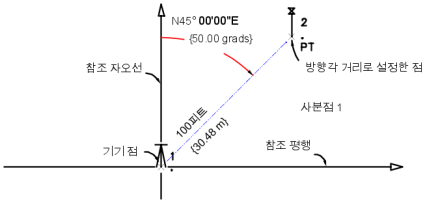

BD 명령으로 작성된 점:
점 2는 기기 점에서 100피트 떨어진 거리의 사분점 1(NE)에서 45°0'0"(50 그래드)의 방향각을 회전하여 배치되며 설명은 PT로 지정됩니다.
명령 구문
BD (점) [방향각] [사분점] [거리] (설명)
또는
BD VA (점) [방향각] [사분점] [거리] [수직각] (설명)
또는
BD VD (점) [방향각] [사분점] [거리] [수직 거리] (설명)
| 매개변수 | 정의 |
|---|---|
| 점 | 새 점의 점 식별자. 자동 점 번호 매기기가 켜져 있으면 점 번호를 지정할 필요가 없습니다. |
| 방향각 | 방향각. 이 값을 현재 각도 단위(DMS, 그래드, 십진각, Mils 또는 라디안)로 입력합니다. |
| 사분점 | 방향각에 대한 사분점. 1(NE), 2(SE), 3(SW) 또는 4(NW) 중 하나를 사용하여 사분점을 지정합니다. |
| 거리 | 기기 점에서 찾고 있는 점까지의 거리. 현재 거리 단위로 측정됩니다. VA가 사용되지 않으면 수평 거리로 가정합니다. VA가 사용되면 경사 거리로 인식합니다. |
| 수직각 | 수직각의 방향(천정, 수평 또는 천저). 이 값을 현재 각도 단위(DMS, 그래드, 십진각, Mils 또는 라디안)로 입력합니다. |
| 수직 거리 | 기기에서 프리즘까지의 표고 차이. 프리즘이 기기보다 높으면 양수 값입니다. |
| 설명 | 점과 연관된 선택적 설명 |
