하나 이상의 참조 템플릿을 AutoCAD Civil 3D 도면에 첨부하여 지속적으로 템플릿의 스타일 변경 사항으로 업데이트합니다.
표준 템플릿 프로세스
도면 템플릿에 기반하여 새 도면을 작성할 때 새 도면은 템플릿에 스타일의 복사본을 가져오지만, 이것은 일회 복사본입니다. 연결이 유지되지 않습니다. 과거에는 템플릿에서 스타일을 업데이트했고 도면에 이러한 동일한 업데이트를 가져오려고 하면 이러한 변경된 스타일을 수동으로 복사하거나 도면에 가져와야 했습니다.
참조 템플릿 프로세스
참조 템플릿을 도면에 첨부할 때 해당 참조 템플릿에 있는 AutoCAD Civil 3D 스타일은 도면에 복사되고 도면과 참조 템플릿 간의 연결은 유지됩니다. 도면은 템플릿의 스타일 변경 사항으로 지속적으로 자동 또는 수동으로 업데이트될 수 있습니다.
그런 다음 지속적으로, 참조 템플릿의 변경 사항은 도면에 적용되어 최신 상태로 유지됩니다.
- 참조 템플릿의 새 스타일 또는 변경된 스타일이 도면에 복사됩니다.
- 참조 템플릿에서 삭제된 스타일은 스타일이 사용 중이지 않으면 도면에서 제거됩니다. 스타일이 사용 중이면 스타일의 로컬 사본이 도면에 작성됩니다.

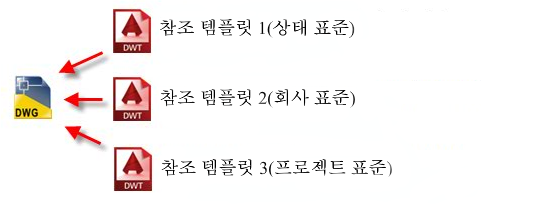

뿐만 아니라, 도면에 여러 개의 참조 템플릿을 첨부할 수 있습니다. 예를 들어, 상태, 회사 및 프로젝트 표준에 대한 템플릿을 가질 수 있습니다.
중복 스타일이 있을 경우 최고 우선순위를 가지는 템플릿이 우선권을 갖도록 하는 계층 구조를 지정할 수 있습니다.
참조 템플릿에 저장된 새 스타일 또는 편집된 스타일은 도면을 다시 열 때 또는 템플릿을 수동으로 다시 로드할 때 도면에 업데이트됩니다.
예를 들어, 스타일을 업데이트하거나 새 스타일을 프로젝트 표준 템플릿에 추가할 경우 이러한 변경 사항이 해당 템플릿을 참조하는 도면에 적용됩니다.
참조 템플릿으로 가져와서 참조하는 스타일
참조 템플릿으로 다음 AutoCAD Civil 3D 스타일을 가져오고 참조합니다.
- 객체 스타일
- 레이블 스타일
- 테이블 스타일
- 수량 산출 기준
- 선형 및 종단 설계 검사 세트
- 파이프 및 구조물 규칙 세트
- 압력식 관망 요소 리스트
주: 가져온 압력식 관망 요소 리스트가 이것을 가져온 도면에서 올바르게 작동하기 위해서는 해당 요소 리스트를 생성하는 데 사용된 요소 카탈로그가 현재 요소 카탈로그로 설정되어야 합니다. 압력식 관망 카탈로그 설정 명령을 사용하여 현재 요소 카탈로그를 지정합니다.
도구공간 설정 트리에서 도면에 참조된 스타일은 서류 클립 아이콘(
)으로 표시됩니다.
스타일에 포함된 도면 항목도 가져옵니다. 예를 들어, 스타일이 도면층 정의, 블록, 글꼴, 선종류 등을 포함할 경우 이러한 관련 항목도 가져오지만 참조되지는 않습니다.
참조 템플릿으로 가져오지만, 계속 업데이트되지는 않는 스타일
특성 세트를 참조 템플릿에서 도면으로 가져오지만 소스 템플릿이 변경될 경우 업데이트되지 않습니다. 뿐만 아니라, 가져온 도면에서 특성 세트를 업데이트하지 못합니다.
참조된 스타일 업데이트
템플릿을 도면에 참조한 후 참조 템플릿이 첨부된 도면이 아니라, 소스 템플릿에서 스타일을 편집해야 합니다. 참조된 스타일을 편집할 경우 선택할 수 있는 항목과 함께 작업 대화상자가 표시됩니다. 스타일의 복사본을 저장하거나, 도면을 다시 열 때까지 일시적으로 변경사항을 유지하거나, 변경사항을 취소할 수 있습니다.
참조 템플릿에 대한 링크 관리
참조 템플릿을 찾을 수 없는 도면을 여는 경우, 예를 들어, 참조 템플릿이 현재 액세스할 수 없는 네트워크 위치에 있거나, 참조 템플릿을 이동하거나, 이름을 바꾸거나 삭제할 경우, 경로를 찾을 수 없음 알림이 참조 템플릿 첨부 대화상자의 상태 열에 표시됩니다.
참조 템플릿을 찾을 수 없는 경우 스타일은 이를 참조하는 도면에서 여전히 사용할 수 있지만, 경로가 복원될 때까지 업데이트되지 않습니다.
- 템플릿의 이름 또는 위치가 변경된 경우 저장된 경로 열에서 직접 경로를 편집하거나 찾아보기 버튼을 사용하여 템플릿을 다시 선택하여 대화상자에서 경로를 변경할 수 있습니다.
- 일시적으로 경로에 액세스할 수 없는 경우, 스타일은 이를 참조하는 도면에서 여전히 사용할 수 있지만, 경로에 연결이 복원될 때까지는 업데이트되지 않습니다.
- 참조 템플릿이 삭제된 경우 스타일은 스타일을 참조하는 도면에 그대로 유지됩니다 .
