방사형/연속 점간정보 보고서를 작성하려면

지정된 COGO 점 리스트에 대한 좌표, 각도 및 거리, 경사 정보를 연속으로 또는 점유한 COGO 점에서 방사형으로 나열하는 보고서를 작성합니다.

이 보고서 작성 시 보고서 유형, COGO 점 번호 리스트 및 보고서에 포함하려는 COGO 점 특성을 지정합니다. 결과 보고서는 지정된 보고서 유형을 기준으로 점 번호 및 특성을 표시합니다.

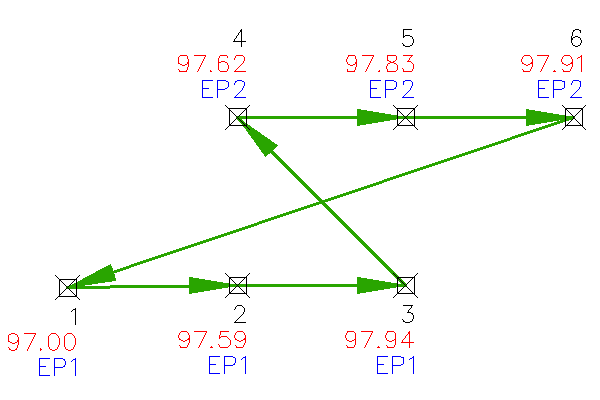

연속 반전 보고서

연속 반전 보고서에는 지정된 점 순서에 따라 지정된 데이터가 나열됩니다.

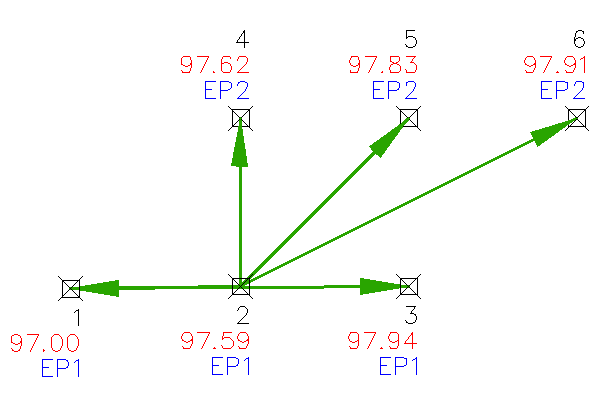

방사형 점간정보 보고서

방사형 점간정보 보고서에는 지정된 점유한 점과 관련 있는 지정된 점 및 후시 점에 대한 지정된 데이터가 나열됩니다.

다음 예에서 점 1은 후시 점이고 점 2는 점유한 점입니다.

연속/방사형 점간정보 보고서를 작성하려면

  1. 도구공간도구 상자 탭에서 기타 유틸리티 보고서 을 확장합니다. 방사형/연속 점간정보 보고서를 두 번 클릭합니다.
  2. 보고서 작성 - 연속/방사형 점간정보 보고서 대화상자에서 보고서 유형을 지정합니다.
  3. 방사형 점간보고보고서 유형으로 선택한 경우 점유한 점후시 점 또는 후시 방향을 지정합니다.
  4. 보고서 유형각도 유형 선택 리스트에서 각도 유형을 선택합니다.
  5. COGO 점 리스트에서 을(를) 클릭한 다음 도면에서 점을 선택합니다.
  6. 보고서 설정에서 테이블을 사용하여 데이터가 표시되는 순서와 함께 보고서에 포함할 데이터를 지정합니다.
    • 화살표 버튼: 테이블에서 현재 선택된 행 위 또는 아래로 이동합니다.
    • 포함: 확인란이 선택된 경우 보고서에 특성이 포함됩니다. 보고서에서 특성을 제거하려면 확인란의 선택을 취소합니다.
    • 특성: AutoCAD Civil 3D COGO 점 특성 이름을 식별합니다.
    • 열 이름: 점간정보 보고서의 특성에 대해 사용자 정의 열 이름을 지정합니다.
  7. 보고서 저장 위치에서 을(를) 클릭하여 보고서를 저장하려는 위치를 찾아보고 파일 이름을 입력하고 파일 형식을 선택합니다.
  8. 보고서 작성을 클릭합니다.

    보고서가 표시되고 지정된 위치에 저장됩니다.

  9. 다른 보고서를 생성하려면 보고서 매개변수를 수정하고 보고서 작성을 다시 클릭해야 할 수 있습니다.
  10. 종료를 클릭하여 대화상자를 닫고 향후 세션을 위해 현재 보고서 매개변수를 저장합니다.
