스타일은 도면 객체, 레이블 및 테이블의 모양을 제어합니다.
다른 스타일을 작성하여 다른 승인 단계에서 객체를 나타내거나, 다른 사용자 유형에 적합한 정보를 표시할 수 있습니다.
객체 스타일
객체 스타일은 도면에서 AutoCAD Civil 3D 객체의 모양을 제어합니다. AutoCAD Civil 3D의 객체 스타일에는 객체 색상, 구성요소 가시성, 선종류 및 채우기 패턴과 같은 일반 속성이 있습니다.

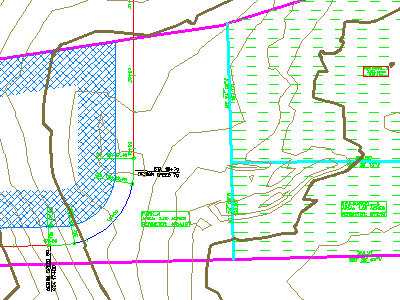

양식화를 표시하는 지표면, 구획 및 선형에 대한 객체 스타일
스타일을 사용하여 객체 모양을 효율적으로 관리할 수 있습니다. 스타일 정의를 변경하면 변경 내용은 해당 스타일이 사용되는 모든 객체에 자동으로 적용됩니다.
각 객체 유형의 스타일은 도구공간 설정 탭에서 관리합니다. 일반 집합에는 공유 레이블 스타일뿐만 아니라 둘 이상의 객체 유형(다용도 스타일이라고 함)에 사용할 수 있는 스타일이 포함됩니다. 예를 들어, 경사 패턴 스타일은 정지 작업 및 코리더에서 공유하고 표식기 스타일은 점 및 측량 구성요소에서 공유할 수 있습니다.
일부 스타일 속성을 사용자화하려면 새 스타일을 작성하거나 기존 스타일을 변경하고 새 이름으로 저장합니다. 스타일 그룹을 수집하여 도면 템플릿 (.dwt) 파일로 저장할 수 있읍니다. 특정 .dwt로 작성된 모든 도면은 동일한 스타일을 공유합니다.
레이블 스타일
레이블 스타일은 도면의 레이블 모양 및 컨텐츠를 제어합니다.

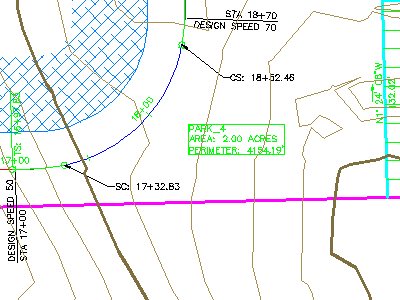

끌어온 상태의 두 선형 레이블을 포함하는 레이블 스타일
레이블 스타일은 텍스트, 블록, 선, 눈금 및 지시선을 포함할 수 있습니다. 다음 그림과 같이 레이블 스타일 작성기 대화상자에서 해당 레이블 스타일의 모양을 미리 볼 수 있습니다.

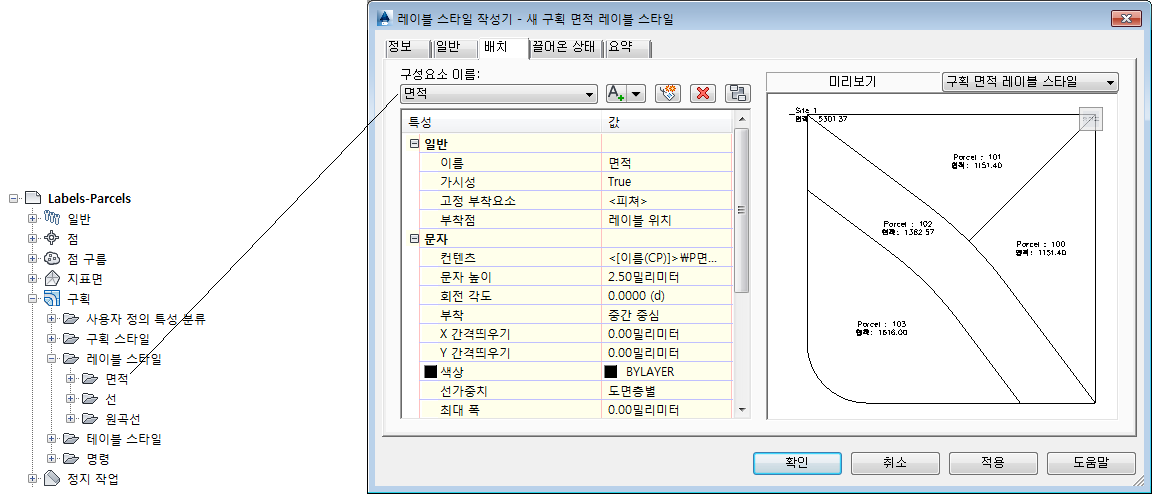

구획 면적에 대해 사용자화된 레이블 스타일 미리보기
여러 레이블 유형을 한 번의 작업으로 적용할 수 있도록 선형, 종단 및 횡단에 대한 레이블 세트를 작성하여 저장할 수 있습니다. 예를 들어, 선형 레이블 세트에 주 측점, 보조 측점 및 지오메트리 점에 대한 레이블이 있을 수 있습니다.
일반 레이블 스타일은 선, 원곡선, 형상선 및 코리더에서 사용됩니다. 또한 이 집합은 객체에 특정하지 않은 주석 레이블 스타일을 포함합니다.
테이블 스타일
테이블 스타일은 객체 테이블의 화면표시를 관리하는 데 사용됩니다. 테이블에서는 객체 레이블을 사용하는 대신 객체 데이터를 간략하게 화면표시할 수 있습니다. 테이블 스타일은 테이블의 데이터 특성과 화면표시된 구성요소를 조정합니다.

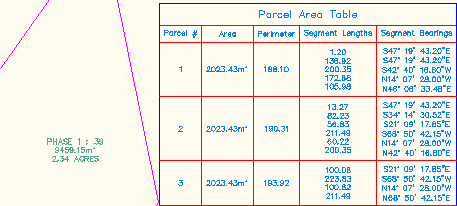

구획에 대한 예제 데이터 테이블
데이터 특성에는 데이터 형식, 열 순서, 문자 스타일, 테이블을 분할할 때 테이블 제목과 열 머리글이 반복되는지 여부 등이 포함됩니다. 화면표시 구성요소에는 외곽선, 구분 기호, 채우기 및 문자가 포함됩니다. 각 구성요소의 가시성, 색상, 선종류 및 축척을 조정할 수 있습니다.
